Les écrans publicitaires LCD commerciaux et l'affichage numérique sont conçus pour un fonctionnement à long terme, mais des problèmes d'affichage peuvent toujours survenir en raison des connexions des câbles, des composants de rétroéclairage LED, des alimentations électriques, des conditions thermiques ou du panneau LCD lui-même.
Les problèmes courants incluent des lignes horizontales ou verticales, une luminosité inégale, un scintillement de l'écran, des écrans noirs, de la poussière interne, des taches sombres, des fuites de cristaux liquides et des zones sombres localisées.
Pour les équipes de maintenance, les distributeurs, les intégrateurs de systèmes et les techniciens de maintenance, l'étape cruciale consiste à identifier la source exacte du problème avant de remplacer des composants. Un diagnostic erroné peut entraîner le remplacement inutile de pièces et même causer des dommages secondaires lors du démontage.
Ce guide couvre 8 problèmes courants d'écrans LCD, y compris leurs symptômes, leurs causes possibles, les instructions de dépannage et les solutions recommandées.
Réponse rapide : La plupart des problèmes d’écran LCD proviennent de cinq éléments : l’alimentation, les câbles de signal, la carte de commande, le système de rétroéclairage LED ou la dalle LCD elle-même. Pour un dépannage efficace, il est essentiel d’identifier le système en cause avant de remplacer des composants coûteux.
Convient aux : équipes de maintenance d'écrans commerciaux, ingénieurs de support technique, distributeurs, intégrateurs de systèmes et entrepreneurs de projets.

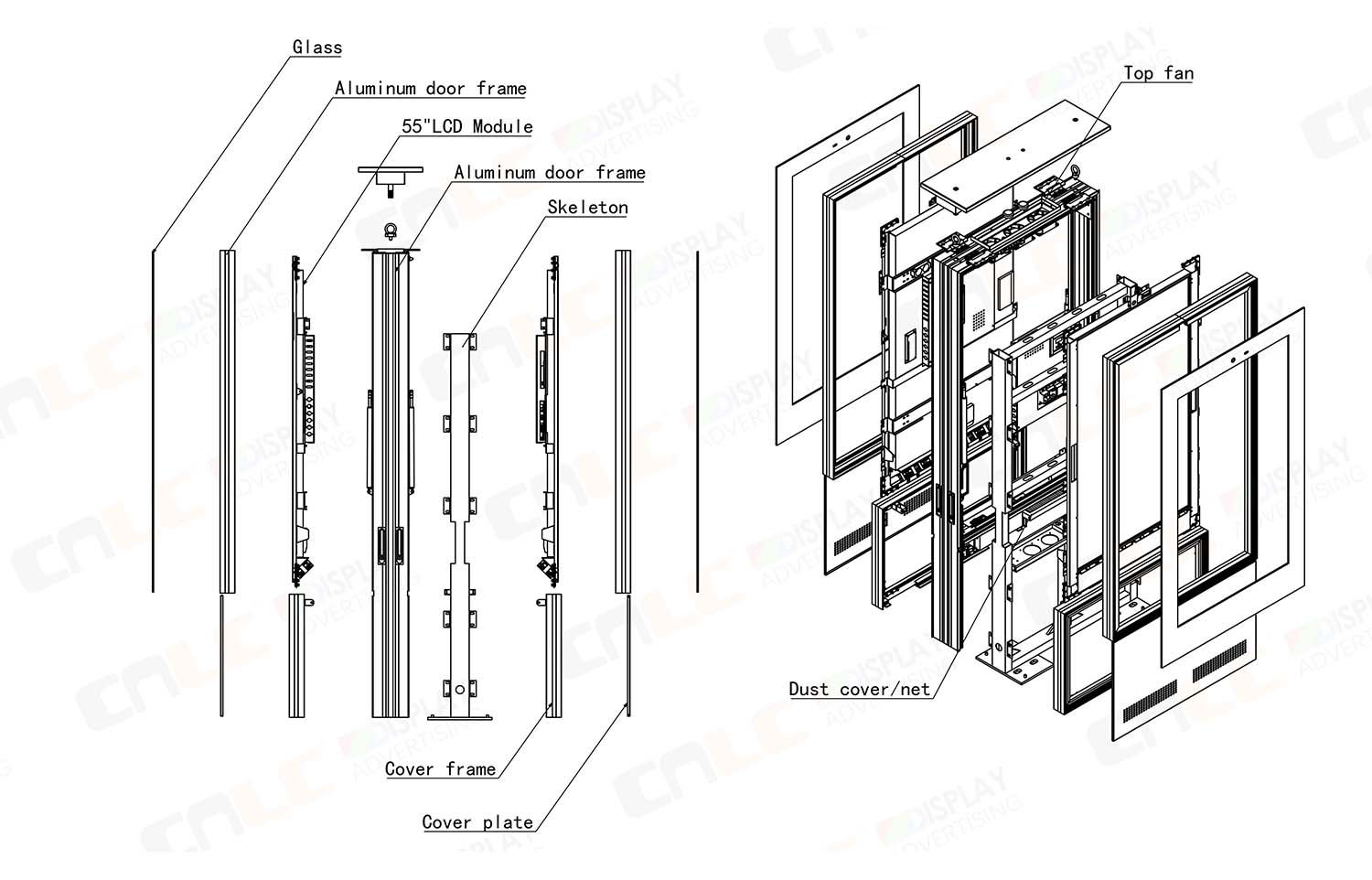

Avant d'ouvrir un écran LCD commercial ou d'effectuer une inspection interne, suivez toujours les procédures de sécurité électrique et de protection contre les décharges électrostatiques.

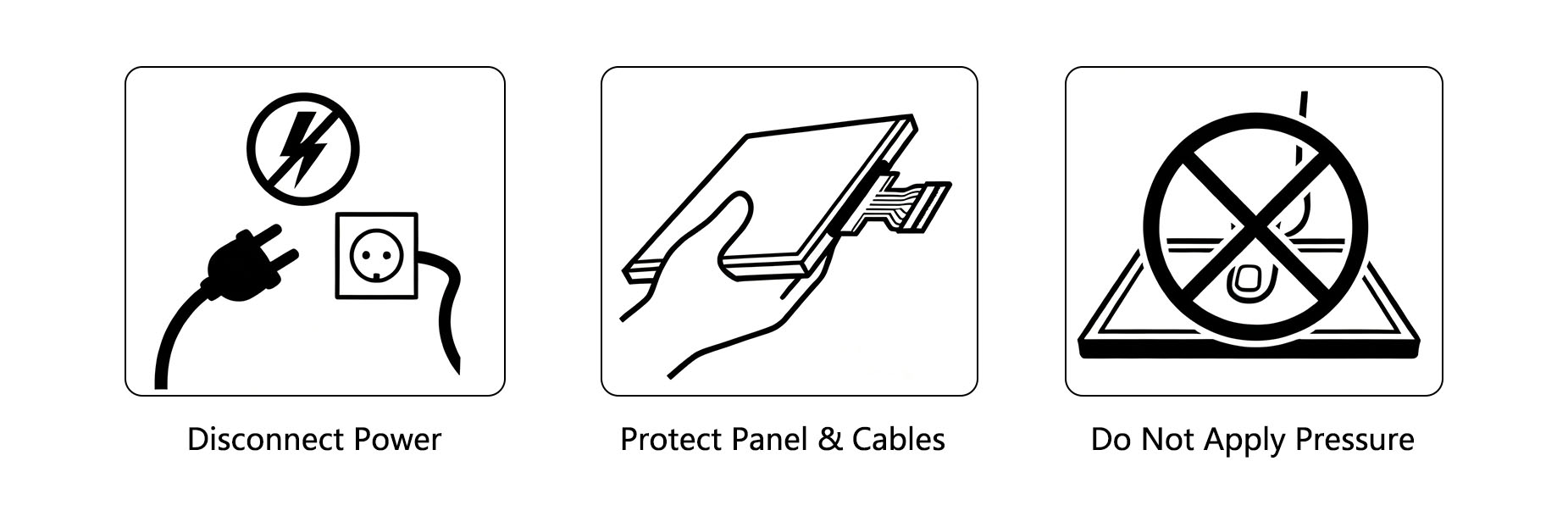

Avant toute intervention sur l'écran :
Débranchez complètement l'alimentation secteur.
Débranchez l'adaptateur secteur ou la prise d'alimentation.
Laisser suffisamment de temps aux composants internes pour se décharger, conformément aux exigences de sécurité du fabricant de l'équipement.
N’effectuez jamais de réparations internes ni ne connectez/déconnectez des composants lorsque l’équipement est sous tension, sauf si un technicien qualifié effectue un test électrique sous tension spécifique.
Évitez tout contact direct :
contacts de câble LVDS/eDP
Broches du connecteur
surfaces des panneaux LCD
Films optiques
composants de rétroéclairage LED
Utilisez une protection ESD appropriée, telle qu'un bracelet antistatique, lors de la manipulation de composants électroniques sensibles.
Les écrans LCD sont des composants de précision. Ne pas appuyer, frapper, plier ou comprimer l'écran lors de l'installation ou de la maintenance.
Les dommages physiques à la couche de cristaux liquides, à la structure TFT ou à la zone de liaison COF sont généralement irréversibles et peuvent nécessiter le remplacement complet du panneau LCD.

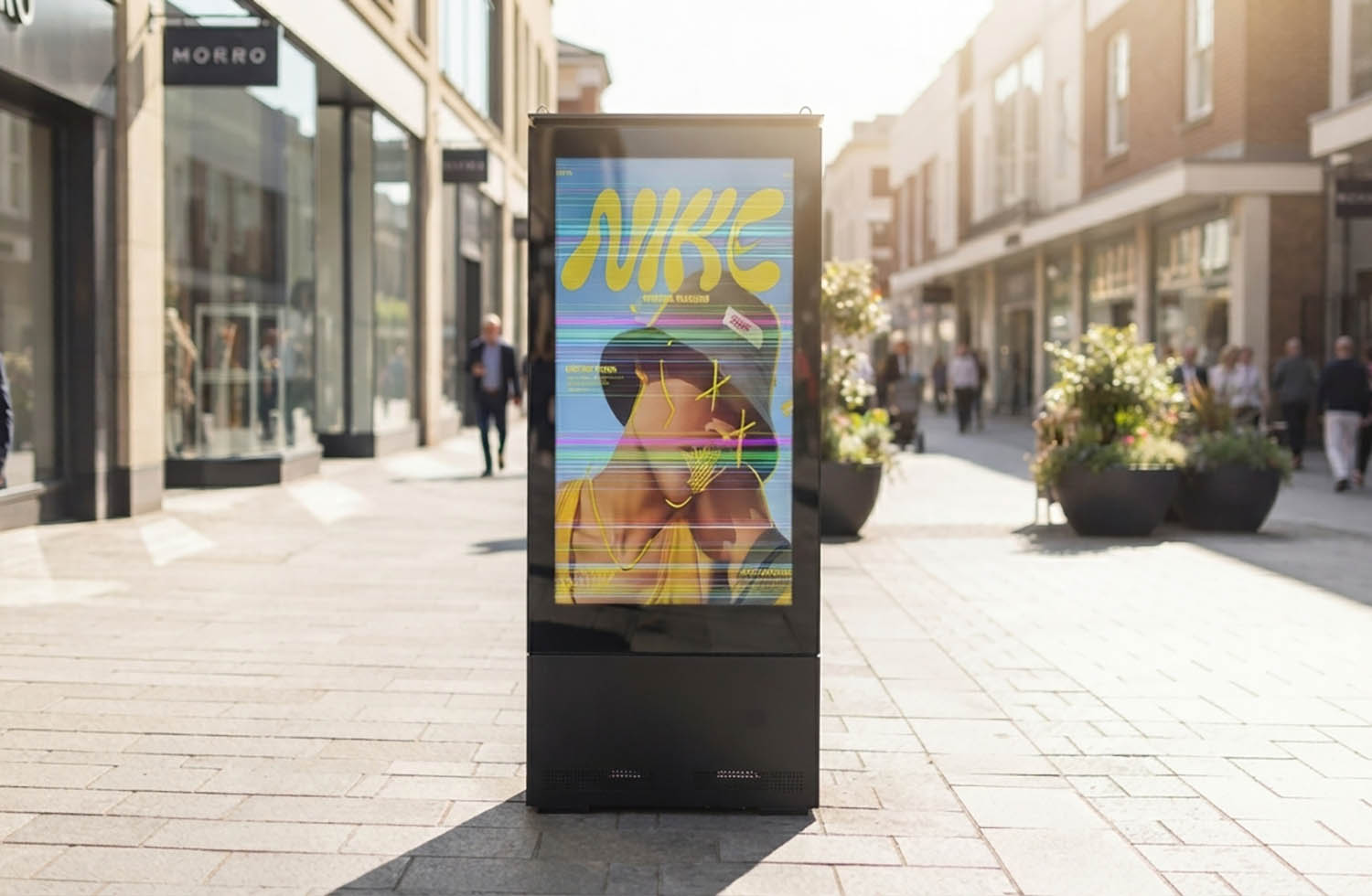

L'écran LCD affiche des lignes horizontales fixes, des lignes verticales ou des lignes colorées. Ces lignes restent généralement dans la même position quel que soit le contenu affiché.
Les causes courantes comprennent :
Câbles LVDS/eDP desserrés ou mal connectés
Connecteurs oxydés ou contaminés
Câbles d'affichage pliés ou endommagés
Dommages internes au câble ou au conducteur
Problèmes de sortie de la carte de commande
Défaillance de la liaison du panneau LCD ou du COF
Commencez par inspecter le câble LVDS/eDP et ses connecteurs. Vérifiez l'absence de connexions desserrées, de contamination, d'oxydation, de courbure excessive ou de dommages physiques visibles.
Rebranchez le câble correctement et assurez-vous qu'il n'est pas sous tension ou comprimé par le boîtier.
Si le problème persiste, utilisez un câble en bon état de fonctionnement ou une carte de commande compatible pour effectuer un test de remplacement.
Si la ligne reste fixe après avoir écarté le câble et la carte de commande, le problème est plus probablement lié à la dalle LCD ou à la zone de liaison COF.
Lignes intermittentes : il s’agit plus probablement d’un problème de câble ou de connecteur.
Lignes fixes au même endroit : il s’agit probablement d’un problème au niveau du panneau ou lié au coefficient de frottement.
Un défaut au niveau de la dalle nécessite généralement le remplacement de la dalle LCD plutôt qu'une réparation conventionnelle.
L'écran présente des ondulations, des plis, des textures irrégulières, des bulles ou une distorsion de l'image. Ce problème peut être particulièrement visible lors de l'affichage de blanc, de gris ou d'autres couleurs uniformes.
Les causes typiques comprennent :
Vieillissement ou déformation du polariseur
Déformation thermique des films diffuseurs ou d'amélioration de la luminosité
Pression mécanique excessive exercée par le cadre
Mauvaise ventilation ou fonctionnement prolongé à haute température
Contraintes structurelles internes ou assemblage incorrect
Vérifiez d'abord si la surface externe de l'écran LCD est physiquement plane.
Si la surface extérieure est normale mais que l'image présente des ondulations ou des distorsions internes, inspectez le film optique et le système de rétroéclairage.
Il convient également de vérifier le système de refroidissement. Nettoyez les ouvertures de ventilation obstruées et les ventilateurs de refroidissement, et assurez-vous que l'écran bénéficie d'une circulation d'air suffisante.
Vérifiez que le cadre, la structure de montage et les vis de fixation ne subissent pas de pression mécanique excessive.
Une déformation optique mineure et stable n'affectant pas la vision normale peut être surveillée.
Une déformation grave ou progressive nécessite généralement le remplacement du composant optique ou du module LCD concerné.
Important : La déformation permanente des films optiques ne peut généralement pas être corrigée par un simple réglage.

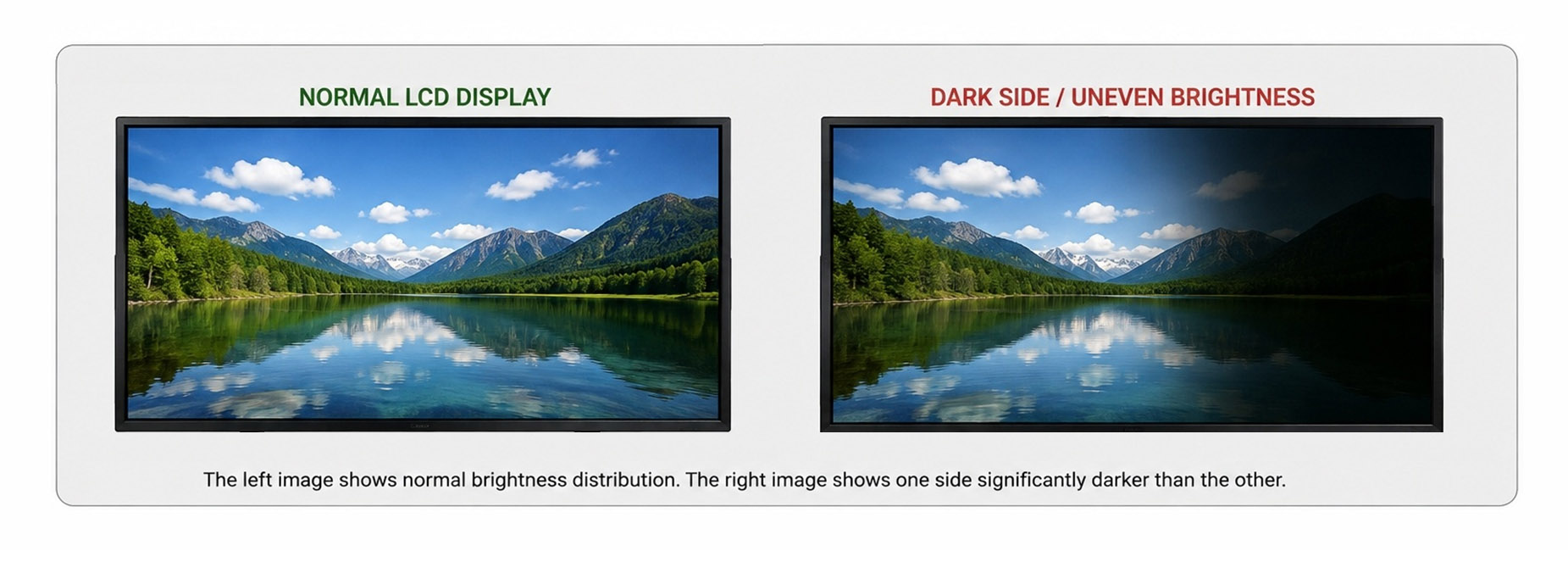

Un côté ou une partie de l'écran LCD (par exemple, le côté gauche, le côté droit, le haut ou le bas) est nettement plus sombre que le reste de l'écran, tandis que le contenu de l'image reste visible.
Les causes courantes comprennent :
Bandes de rétroéclairage LED défectueuses
Puces LED vieillissantes ou défectueuses
connexions d'alimentation du rétroéclairage desserrées
problèmes de circuit de commande de rétroéclairage
Films optiques mal alignés ou endommagés
Stress thermique à long terme
Commencez par vérifier les connexions d'alimentation du rétroéclairage et le câblage associé.
Ensuite, déterminez si la zone sombre correspond à une bande ou une section spécifique de rétroéclairage LED.
Si la section de rétroéclairage correspondante ne s'illumine pas correctement, inspectez ou remplacez la bande de rétroéclairage LED compatible.
Si le rétroéclairage est anormal, il convient de vérifier le circuit de commande du rétroéclairage.
Si l'ensemble du système de rétroéclairage s'illumine uniformément mais qu'une zone spécifique de l'image reste sombre, le problème peut être lié à la dalle LCD ou au circuit TFT.
La question clé est :
La zone sombre est-elle due au rétroéclairage ou est-ce l'écran LCD lui-même qui produit l'image sombre ?
Identifier cette différence avant de remplacer le panneau peut réduire considérablement les coûts de maintenance inutiles.
L'écran présente des variations de luminosité, des scintillements ou des mouvements d'image instables. Les scintillements peuvent affecter l'ensemble de l'écran ou seulement une zone spécifique.
Certains scintillements à haute fréquence peuvent ne pas être visibles à l'œil nu, mais peuvent parfois être détectés à l'aide d'un appareil photo de smartphone.
Les causes possibles sont les suivantes :
Sortie instable de l'adaptateur secteur
Mauvaise connexion du câble LVDS/eDP
Problèmes de rétroéclairage LED ou de pilote de rétroéclairage
Bandes LED vieillissantes ou mal connectées
Problèmes de carte mère ou de micrologiciel
Mise à la terre incorrecte
Interférences électromagnétiques externes
Voici une séquence de dépannage pratique :
Alimentation → Câble d'affichage → Rétroéclairage → Carte de pilotage/Micrologiciel → Mise à la terre
Si la luminosité de l'écran entier change, vérifiez d'abord l'alimentation et le système de rétroéclairage.
Si le rétroéclairage reste stable mais que le signal d'image semble instable, inspectez le câble d'affichage et la carte de commande.
La compatibilité du firmware doit également être confirmée le cas échéant.
L'appareil photo d'un smartphone peut servir d'outil préliminaire pour observer le scintillement à haute fréquence, mais il ne doit pas remplacer un équipement de mesure électrique professionnel.
Un écran noir peut généralement être divisé en deux situations :
L'appareil est alimenté, mais l'écran n'affiche aucune image visible.
L'appareil ne répond absolument pas, aucun indicateur d'état n'est présent.
Les causes courantes comprennent :
panne de courant alternatif ou continu
Adaptateur secteur ou carte d'alimentation endommagés
panne du rétroéclairage LED
câble d'affichage desserré ou endommagé
défaillance de la carte de commande
panne de l'écran LCD
Vérifiez d'abord l'entrée CA, l'adaptateur secteur et le voyant d'état de l'appareil.
Si l'appareil est alimenté mais que l'écran reste noir, un test à la lampe de poche peut fournir une indication préliminaire du fonctionnement du rétroéclairage.

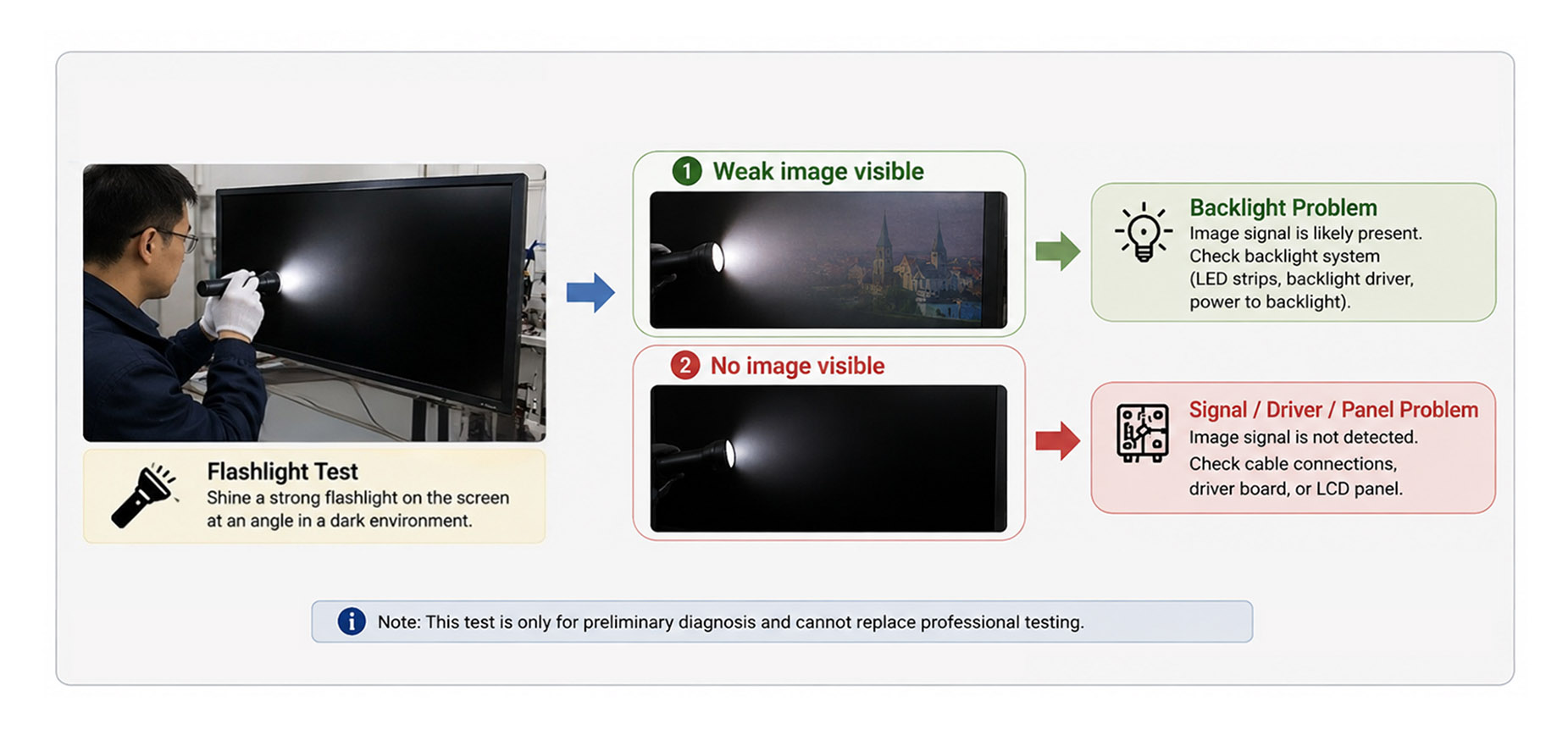

Éclairez l'écran avec une lampe torche puissante, en l'orientant en biais, dans un environnement relativement sombre.
Si une image faible est visible :
Orientation probable → Système de rétroéclairage
Le signal d'image LCD peut encore être présent ; vérifiez donc les bandes de rétroéclairage LED, le circuit de commande du rétroéclairage et la connexion d'alimentation du rétroéclairage.
Si aucune image n'est visible :
Direction probable → Chemin du signal, carte de commande ou écran LCD
Vérifiez la connexion LVDS/eDP et utilisez des composants de remplacement compatibles pour les tests croisés, le cas échéant.
| Test de lampe torche | Diagnostic initial | Principaux éléments à vérifier |
| Image faiblement visible | Problème de rétroéclairage | Bandes LED, circuit de rétroéclairage, connexion d'alimentation |
| Aucune image visible | Problème de signal/pilote/panneau | Câble, carte de commande, écran LCD |
Remarque : Le test à la lampe torche n’est qu’une méthode de diagnostic préliminaire. Un diagnostic définitif doit être établi par un professionnel des tests électriques.
De petites particules blanches ou grises, des taches de poussière ou des corps étrangers sont visibles à l'intérieur de l'écran et ne peuvent pas être éliminés par le nettoyage de la surface externe.
La poussière interne peut provenir de :
Matériaux d'étanchéité vieillissants ou endommagés
Mauvaise étanchéité du bloc de rétroéclairage
De la poussière s'infiltrant par les interstices
Contamination lors de la fabrication ou de la maintenance
Démontage ou réparation antérieurs
Déterminez d'abord si la poussière se trouve sur la surface externe ou à l'intérieur de l'écran.
S'il n'y a que quelques petites particules près du bord et qu'elles n'affectent pas la vision normale, le démontage n'est peut-être pas nécessaire.
Si un nettoyage interne est nécessaire, le bloc de rétroéclairage ne doit être ouvert que par du personnel formé, dans un environnement propre et contrôlé.
Les films optiques sont particulièrement sensibles à la poussière, aux empreintes digitales et aux rayures. L'ouverture du bloc de rétroéclairage dans des conditions d'utilisation normales peut introduire encore plus de contamination.
Si un environnement propre et approprié n'est pas disponible, le remplacement du module LCD peut s'avérer une solution plus fiable qu'une tentative de nettoyage sur site.

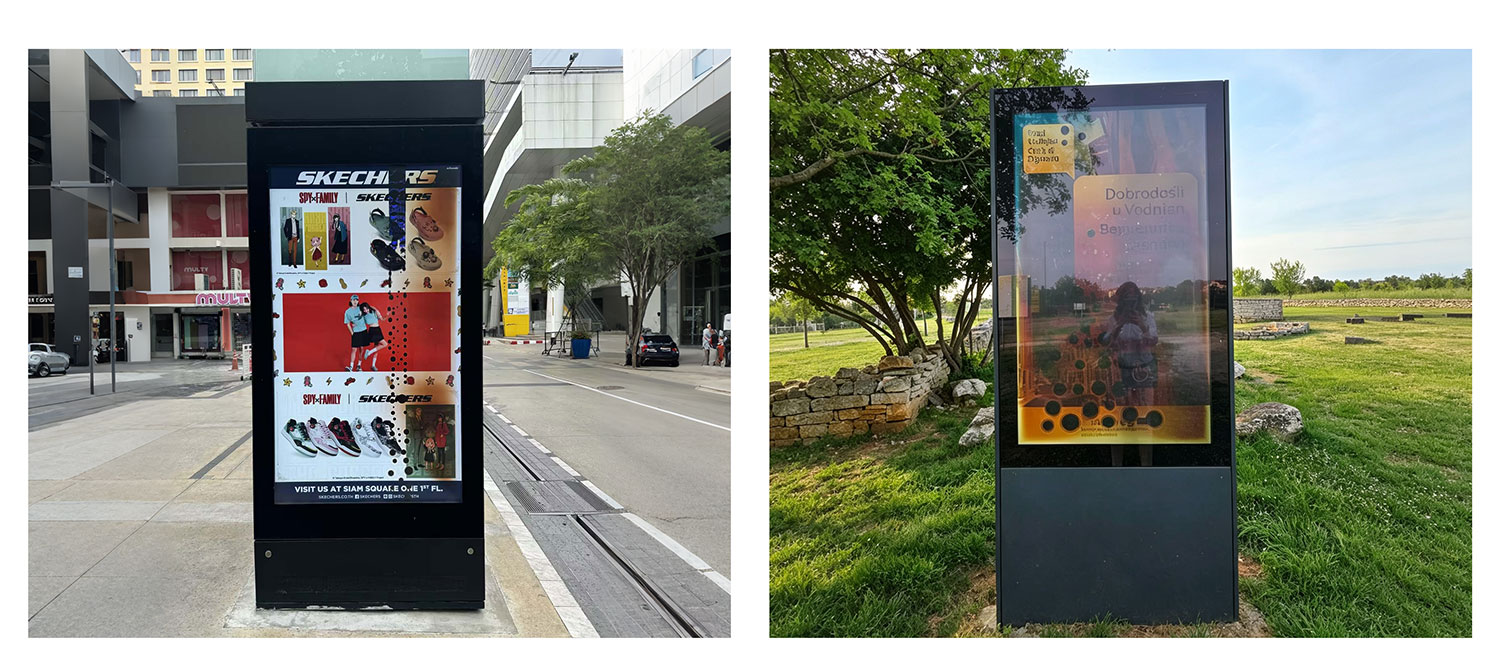

L'écran présente des taches noires fixes, des zones sombres, des taches irrégulières ou des motifs colorés ressemblant à de l'eau. Dans certains cas, la zone endommagée peut s'étendre progressivement.
Les causes courantes comprennent :
choc ou impact physique
Pression excessive sur l'écran LCD
Dommages à la couche de cristaux liquides
Dommages à la structure TFT
Contraintes mécaniques inégales lors de l'installation
Stress thermique sévère
En cas de suspicion de fuite de liquide ou de dommage physique au panneau, ne pas appuyer, essuyer ou presser la zone concernée.
Inspectez le boîtier, le cadre, la structure de montage et les vis de fixation pour déterminer si une contrainte mécanique excessive a contribué au problème.
Les dommages physiques causés à la couche de cristaux liquides ou à la structure TFT sont généralement irréversibles.
Dans ce genre de cas, la solution appropriée consiste généralement à remplacer l'écran LCD par un écran compatible.
⚠️ Important : N’appuyez jamais sur une zone suspectée de fuite. Une pression supplémentaire pourrait aggraver la zone endommagée.
Une zone spécifique de l'écran LCD apparaît nettement plus sombre que la zone environnante, sans fuite apparente ni lignes visibles.
Les causes possibles sont les suivantes :
Composants de rétroéclairage LED défectueux ou vieillissants
défaillance de la bande de rétroéclairage LED
dommage au circuit TFT ou à l'écran
Dommages à la liaison COF
Déformation du film optique
Stress thermique à long terme
Déterminez d'abord si les informations de l'image sont encore visibles dans la zone sombre.
Vérifiez ensuite si la section de rétroéclairage correspondante fonctionne normalement.
Si le rétroéclairage de cette zone ne s'allume pas, inspectez la bande de rétroéclairage LED et le pilote de rétroéclairage.
Si le rétroéclairage s'allume uniformément mais que l'image reste constamment sombre dans une zone spécifique, le problème peut être lié à la dalle LCD ou au circuit TFT.
Il convient également de vérifier l'environnement thermique de l'écran afin d'identifier tout risque de surchauffe à long terme.
Si la panne est confirmée au niveau de la dalle, le remplacement de la dalle LCD est généralement plus pratique que de tenter une réparation au niveau des composants.

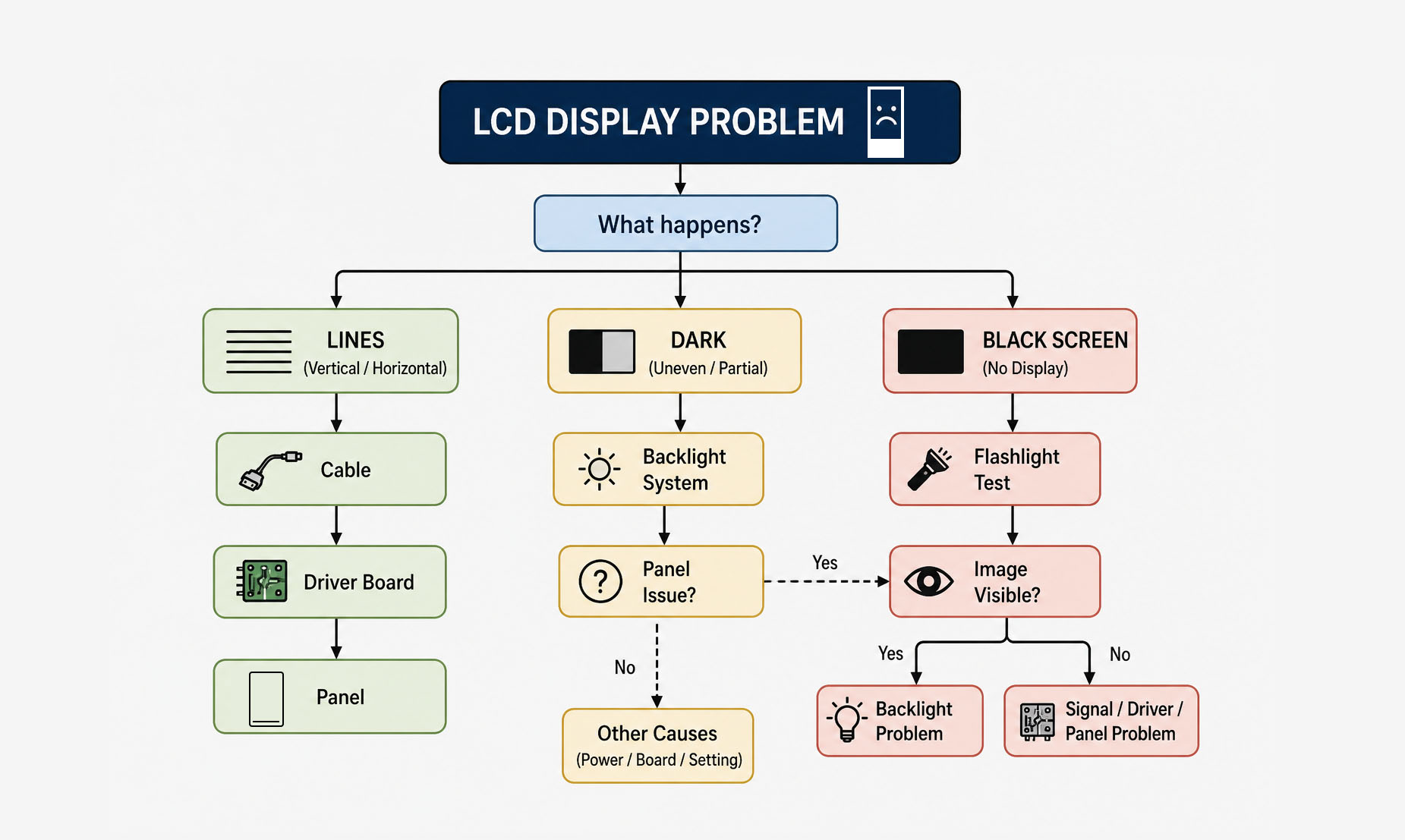

3. Guide de dépannage rapide de l'écran LCD
Le tableau suivant constitue un point de départ rapide pour le diagnostic des problèmes courants des écrans LCD commerciaux.
| Problème d'affichage | Guide principal de dépannage | Action typique |
|---|---|---|
| Lignes horizontales/verticales fixes | Câble → Carte de commande → Panneau | Reconnecter → Remplacer le câble → Tester la carte de commande → Remplacer le panneau si nécessaire |
| Lignes intermittentes | Câble/connecteur | Vérifiez et reconnectez le câble |
| Ondulations ou rides | Film optique / Contraintes thermiques / mécaniques | Vérifier le refroidissement et le montage → Remplacer les composants optiques endommagés |
| Un côté plus foncé | Rétroéclairage LED / Pilote | Vérifier la connexion → Bande de rétroéclairage → Circuit de commande |
| scintillement de l'écran | Alimentation / Câble / Rétroéclairage / Pilote | Vérifier les systèmes en séquence |
| Écran noir avec une image floue | Rétroéclairage | Vérifiez les bandes LED et le pilote de rétroéclairage |
| Écran noir sans image | Panneau d'alimentation / de signal / de commande | Vérifier l'alimentation → Câble → Carte de commande → Panneau |
| Poussière intérieure | Scellement / Contamination | Évaluer la nécessité → Nettoyer en environnement contrôlé ou remplacer le module |
| Points noirs / Fuite d'écran LCD | écran LCD | Remplacement habituel du panneau |
| Zone sombre localisée | Rétroéclairage ou panneau | Déterminez si le problème vient du rétroéclairage ou de l'écran. |
4. Réparer ou remplacer l'écran LCD ?
Tous les problèmes d'écran LCD ne nécessitent pas le remplacement de l'ensemble de la dalle.
Ces problèmes peuvent souvent être résolus en remplaçant ou en réparant des composants individuels :
câbles d'affichage desserrés ou endommagés
Problèmes d'adaptateur secteur
défaillance de la bande de rétroéclairage LED
problèmes de pilote de rétroéclairage
défaillance de la carte de commande
blocage du système de refroidissement
Matériaux d'étanchéité vieillissants
Certains problèmes de micrologiciel ou de configuration
Le remplacement du panneau est généralement nécessaire lorsque le problème implique des dommages physiques irréversibles, tels que :
Dommages physiques à l'écran LCD
fuite de cristaux liquides
Dommages importants à l'écran TFT
Défaillance de la liaison COF
Défauts d'image permanents au niveau du panneau
Dommages optiques graves et irréversibles
Diagnostiquer d'abord, remplacer ensuite.
Avant de remplacer un écran LCD ou une carte de commande coûteux, les techniciens doivent d'abord éliminer les causes plus simples telles que l'alimentation, les connexions des câbles, les connecteurs et le système de rétroéclairage LED.
5. Maintenance préventive des écrans LCD commerciaux
Un entretien préventif régulier peut contribuer à réduire les pannes inattendues et à améliorer la fiabilité à long terme de l'écran.
| Fréquence de maintenance | Vérifications recommandées |
|---|---|
| Mensuel | Nettoyer les ouvertures de ventilation et les surfaces extérieures ; vérifier les câbles d’alimentation, les connecteurs et la mise à la terre. |
| Trimestriel | Inspectez les câbles internes, la structure de montage, l'état du rétroéclairage et le flux d'air de refroidissement. |
| Annuellement | Vérifier la puissance de sortie, le vieillissement du rétroéclairage LED, les ventilateurs de refroidissement, la gestion thermique et les matériaux d'étanchéité. |
La gestion thermique est particulièrement importante pour les écrans publicitaires LCD haute luminosité et l'affichage numérique extérieur.
Assurez-vous que l'écran bénéficie d'une ventilation suffisante et évitez :
Obstruction des ouvertures de ventilation
Installer l'écran directement contre un mur sans ventilation adéquate
Fonctionnement continu dans des températures ambiantes excessivement élevées
Laisser s'accumuler une importante accumulation de poussière autour des ventilateurs ou des composants de refroidissement
Une gestion thermique adéquate peut contribuer à réduire le vieillissement prématuré des composants de rétroéclairage et autres composants électroniques internes.
6. Solutions d'affichage LCD commerciales CNLC
CNLC fournit des solutions d'affichage LCD et LED commerciales pour les applications B2B, avec des compétences couvrant la conception de produits, le développement technique, la fabrication, les tests de fiabilité et la livraison de projets.
Pour les applications d'affichage commercial à long terme, la fiabilité ne dépend pas uniquement de la qualité d'image. La gestion thermique, la stabilité du rétroéclairage, la conception structurelle, l'adaptabilité environnementale et la facilité de maintenance sont autant d'éléments qui peuvent influencer les performances opérationnelles à long terme.
CNLC prend en charge à la fois les produits d'affichage standard et le développement OEM/ODM basé sur des projets, aidant ainsi les distributeurs, les intégrateurs de systèmes et les clients de projets à sélectionner ou à développer des solutions d'affichage en fonction des exigences spécifiques de l'application.
Si vous rencontrez un problème d'affichage ou si vous recherchez une solution d'affichage LCD commerciale pour un projet publicitaire, d'affichage numérique ou tout autre projet d'affichage professionnel, contactez l'équipe technique de CNLC pour une consultation de projet et une assistance technique.
Clause de non-responsabilité: Cet article fournit des informations techniques générales pour le dépannage préliminaire des écrans LCD. Il ne constitue pas un manuel de réparation pour un produit spécifique. Toute intervention impliquant l'électricité du secteur, des circuits haute tension, le démontage d'un panneau ou présentant d'autres risques pour la sécurité doit être effectuée par des techniciens qualifiés et expérimentés. Respectez toujours les spécifications techniques et les consignes de sécurité du fabricant relatives au modèle d'écran concerné.
FAQ de dépannage pour écrans LCD
Commencez par vérifier l'alimentation et le voyant d'état. Si l'appareil est alimenté mais que l'écran reste noir, utilisez une lampe de poche pour tenter de déceler une faible image. Vérifiez ensuite le câble d'affichage, la carte de contrôle, le système de rétroéclairage et la dalle LCD.
Les causes possibles incluent un câble LVDS/eDP mal branché ou endommagé, des problèmes de connecteurs, des dysfonctionnements de la carte de pilotage ou des dommages à la dalle LCD/COF. Les lignes intermittentes sont plus souvent liées à des problèmes de connexion, tandis que les lignes fixes peuvent indiquer un défaut au niveau de la dalle.
Dans la plupart des cas, non. Les dommages physiques à la couche de cristaux liquides ou à la structure TFT sont généralement irréversibles, le panneau LCD doit donc normalement être remplacé.
Une luminosité irrégulière peut être due à la bande de rétroéclairage LED, au circuit de commande du rétroéclairage, à la connexion d'alimentation, au film optique ou à la dalle LCD elle-même. La première étape consiste à déterminer si la zone sombre provient du rétroéclairage ou de la dalle.
Utilisez une lampe torche puissante en l'inclinant par rapport à l'écran. Si une image faible apparaît, le signal d'image est peut-être encore fonctionnel ; vérifiez alors le système de rétroéclairage. Si aucune image n'est visible, inspectez le circuit du signal, la carte de commande et la dalle LCD.
Il est possible de le retirer dans certains cas, mais l'ouverture du bloc de rétroéclairage doit être effectuée dans un environnement propre et contrôlé. Si la poussière est légère et n'affecte pas la visibilité, il est préférable d'éviter tout démontage inutile.
Les causes courantes incluent une alimentation électrique instable, de mauvaises connexions de câbles, des problèmes de rétroéclairage LED, des défauts du pilote de rétroéclairage, des LED vieillissantes, des problèmes de carte de commande ou de micrologiciel, des problèmes de mise à la terre et des interférences électromagnétiques.
Une inspection et un nettoyage de base peuvent être effectués mensuellement, les connexions internes et le refroidissement peuvent être vérifiés trimestriellement, et une inspection plus complète des systèmes d'alimentation, de rétroéclairage, de refroidissement et d'étanchéité peut être effectuée annuellement.
Tél : 8613728004632Tél : 8602082332833
E-mail : info@cnlcdisplay.com
RESTER CONNECTÉ Recevez nos actualités, nos offres et plus encore...
