Les écrans extérieurs fonctionnent souvent dans des conditions exigeantes, notamment des températures ambiantes élevées, un fort rayonnement solaire et de longues heures d'utilisation. C'est pourquoi il est essentiel qu'ils soient efficaces. gestion thermique est un élément important d'une conception d'affichage extérieur fiable.
Alors, comment un écran extérieur dissipe-t-il la chaleur ?
Les écrans extérieurs gèrent généralement la chaleur en établissant un flux d'air continu et contrôlé à l'intérieur de l'enceinte. L'air frais est aspiré dans l'enceinte, dirigé vers des zones de refroidissement dédiées, puis l'air chaud est évacué pour assurer un échange thermique constant.
Dans la conception du flux d'air des écrans extérieurs de CNLC, l'air frais entre par l'entrée d'air inférieure et passe d'abord à travers un filtre à poussièreL'air filtré circule ensuite vers le haut par un conduit d'aération interne dédié. Simultanément, un canal de refroidissement frontal indépendant contribue à évacuer la chaleur de la surface de l'écran. Enfin, l'air chaud est rejeté par le système d'évacuation supérieur.
Dans la configuration testée, la circulation de l'air de l'admission à l'échappement s'effectue en environ 2 à 3 secondesCe renouvellement rapide de l'air contribue à évacuer en continu la chaleur de l'enceinte et à réduire l'accumulation prolongée de chaleur lors d'un fonctionnement prolongé.
Comparativement aux équipements d'affichage intérieurs, les écrans extérieurs fonctionnent généralement dans des environnements plus exigeants et variables.
Les températures ambiantes élevées, le rayonnement solaire et les longues heures de fonctionnement peuvent accroître la charge thermique à l'intérieur d'un boîtier d'affichage extérieur. Si la chaleur n'est pas efficacement évacuée, l'air chaud risque de stagner à l'intérieur du boîtier pendant une période prolongée, augmentant ainsi les contraintes thermiques sur les composants internes.
Pour écrans LED extérieurs Pour les panneaux d'affichage numérique extérieur grand format et autres dispositifs similaires, la gestion thermique ne se résume donc pas à l'ajout de ventilateurs. La conception globale du flux d'air doit également prendre en compte… direction et trajectoire du flux d'air, et positionnement des entrées et sorties d'air.
Un système de refroidissement efficace pour écrans extérieurs doit généralement :

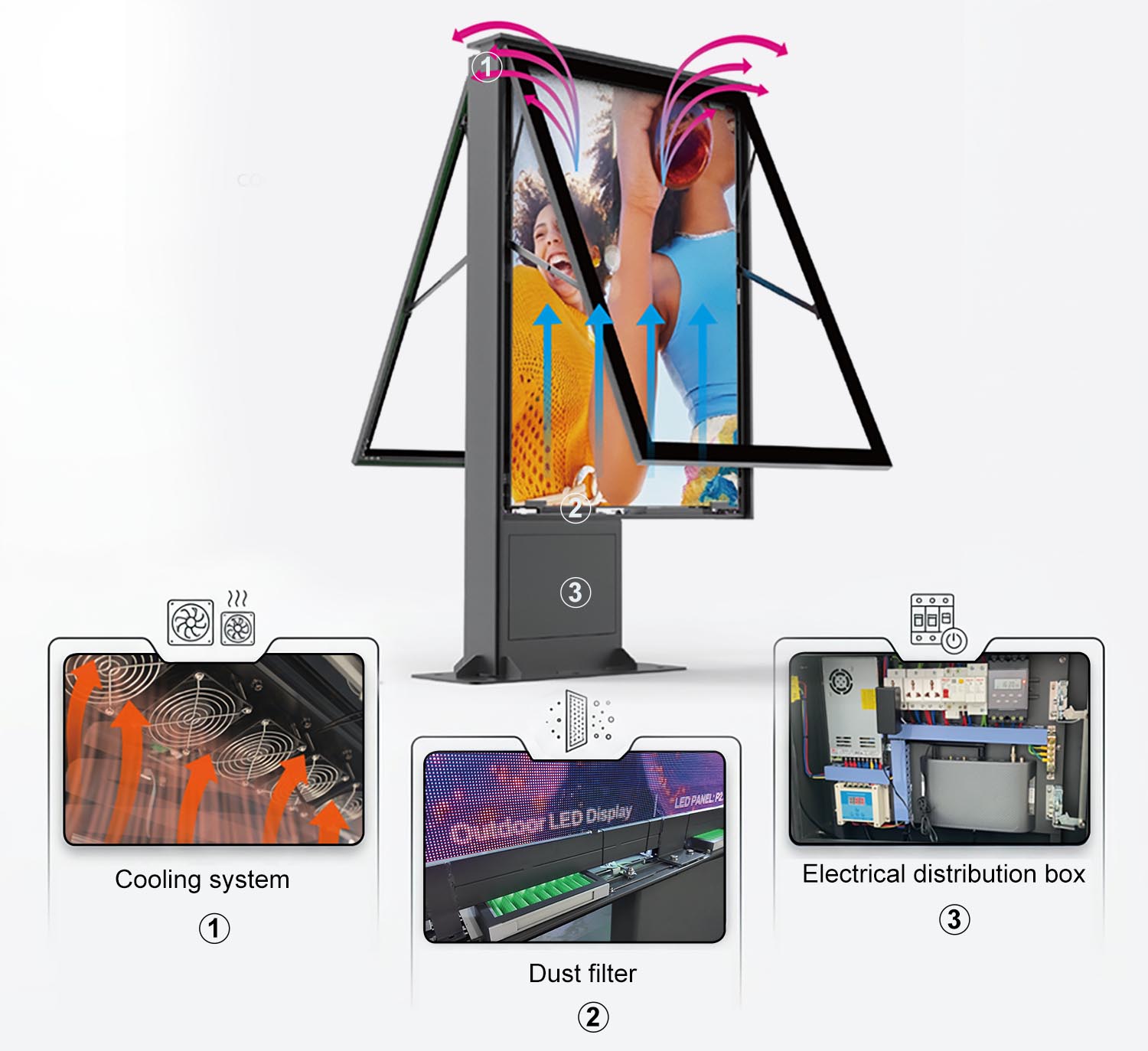

CNLC utilise un système de flux d'air structuré pour guider l'air à travers le boîtier de l'écran dans une direction précise. Un système de filtration des poussières est également positionné à l'entrée d'air afin de limiter la pénétration de poussières et de débris extérieurs.
Le trajet global du flux d'air est :
Prise d'air inférieure → Filtration des poussières → Conduit d'air interne → Canal de refroidissement avant indépendant → Sortie d'air supérieure
L'air frais pénètre d'abord par l'entrée d'air située sous l'enceinte.
Avant de pénétrer dans l'espace intérieur, l'air entrant passe par un filtre à poussière, assurant une filtration initiale afin de réduire l'entrée de poussière, de débris et d'autres particules externes.
Cette conception permet à l'air frais de pénétrer dans l'enceinte tout en répondant aux exigences de protection environnementale des équipements d'affichage extérieurs.
Après avoir traversé le filtre à poussière, l'air pénètre dans l'enceinte et remonte par un conduit d'air interne dédié.
Plutôt que de laisser l'air circuler de manière aléatoire à l'intérieur de l'enceinte, un conduit d'air défini permet d'établir un flux d'air plus clair et de diriger l'air vers les zones où un échange de chaleur est nécessaire.
Ce circuit de flux d'air contrôlé est un élément important de la conception globale de la gestion thermique des écrans extérieurs.
Un canal de refroidissement frontal indépendant est positionné à l'avant de l'écran pour aider à évacuer la chaleur de sa surface.
Ce circuit de refroidissement séparé fonctionne de concert avec le flux d'air principal à l'intérieur du boîtier, offrant ainsi une voie supplémentaire d'évacuation de la chaleur autour de la zone d'affichage.
L'air absorbe la chaleur à l'intérieur du boîtier, se réchauffe et se déplace vers la partie supérieure de l'écran.
Le système d'évacuation supérieur évacue ensuite l'air chaud du boîtier, contribuant ainsi à réduire la rétention prolongée d'air chaud à l'intérieur de l'écran.
Ensemble, ces composants établissent un flux d'air continu de l'admission à l'échappement :
Prise d'air inférieure → Filtration des poussières → Conduit d'air interne → Canal de refroidissement avant indépendant → Sortie d'air supérieure
L'une des principales observations issues du test de visualisation des flux d'air de CNLC concerne la vitesse de circulation de l'air à l'intérieur de l'enceinte.
Dans la configuration testée, la circulation complète de l'air, de l'entrée à la sortie, s'effectue en 2 à 3 secondes environ. Ce renouvellement d'air rapide permet d'évacuer la chaleur de l'enceinte en continu, évitant ainsi que l'air chaud n'y stagne. Ceci contribue à réduire l'accumulation de chaleur lors d'un fonctionnement continu.
Il est important de noter que la valeur de 2 à 3 secondes représente la circulation de l'air observée dans la configuration testée. La vitesse réelle de l'air peut varier en fonction de facteurs tels que la structure de l'écran, la configuration du ventilateur, les conditions environnementales et la méthode d'installation. Elle ne doit donc pas être interprétée comme un paramètre de flux d'air fixe pour tous les écrans extérieurs.
Les mouvements d'air à l'intérieur d'une vitrine ne peuvent généralement pas être observés directement.

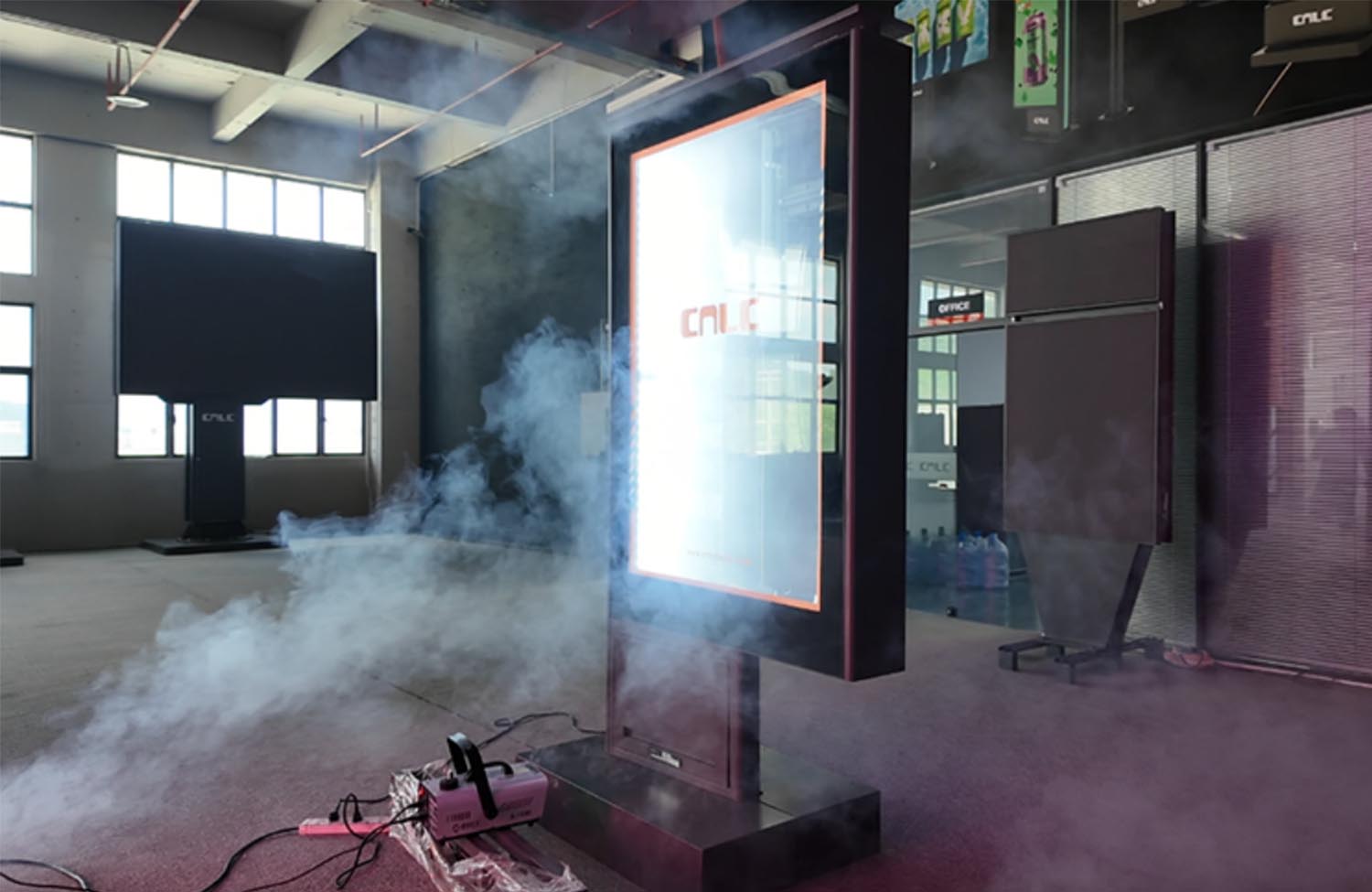

Pour mieux comprendre comment l'air circule réellement dans l'enceinte, CNLC utilise un test de visualisation du flux d'air basé sur la fumée.
La fumée permet de rendre le flux d'air, autrement invisible, plus facile à observer, permettant ainsi aux ingénieurs de voir la direction réelle du flux d'air et le trajet de circulation à l'intérieur de l'écran.
Le test peut aider à visualiser :
Cette méthode de visualisation offre un moyen plus direct d'observer le comportement réel du flux d'air de l'écran plutôt que de se fier uniquement à une conception théorique du flux d'air.
Le but d'un système de refroidissement d'écran extérieur n'est pas simplement de faire circuler l'air. Plus important encore, il doit établir un refroidissement efficace. chemin d'évacuation de la chaleur.
En combinant l'entrée d'air inférieure, le conduit d'air interne, le canal de refroidissement avant indépendant et l'évacuation supérieure, la conception du flux d'air de CNLC crée un chemin d'échange d'air continu à travers l'enceinte.
Dans la configuration testée, l'approximativement Circulation d'air de 2 à 3 secondes permet d'évacuer continuellement la chaleur de l'enceinte et de réduire la rétention prolongée d'air chaud.
Les performances thermiques d'un écran extérieur sont étroitement liées à la conception globale de son boîtier. Des facteurs tels que l'emplacement des entrées et sorties d'air, la disposition des ventilateurs, les conduits d'air internes et la séparation des différentes zones de flux d'air peuvent tous influencer les performances finales en matière de gestion thermique.
Pour les écrans extérieurs, la gestion thermique n'est pas une fonction isolée. Elle fait partie intégrante du système global. conception de fiabilité.
Outre la dissipation thermique, les équipements d'affichage extérieur doivent prendre en compte la protection de l'environnement, la conception structurelle et les conditions d'utilisation à long terme. La validation de la fiabilité par CNLC va au-delà de la simple vérification des spécifications du produit. Des tests pratiques permettent d'observer son comportement dans des conditions spécifiques. Le test de visualisation du flux d'air par fumée est l'une de ces méthodes de validation. En rendant visible le flux d'air à l'intérieur du boîtier, les ingénieurs peuvent observer plus directement son comportement réel et vérifier si le système de refroidissement prévu fonctionne comme prévu.
Associée à d'autres tests de fiabilité environnementale, notamment des tests à haute température et de rayonnement solaire, la visualisation du flux d'air offre une autre perspective pour évaluer les performances des écrans extérieurs dans des conditions de fonctionnement exigeantes.
Comment un écran extérieur résiste-t-il à la chaleur ?
Un flux d'air bien conçu est un élément fondamental d'une gestion thermique efficace. La conception du flux d'air des écrans extérieurs de CNLC combine un Prise d'air inférieure, filtration des poussières, conduit d'air interne, canal de refroidissement avant indépendant et évacuation supérieure afin d'établir un flux d'air continu à travers l'enceinte. Dans la configuration testée, la circulation de l'air de l'entrée à la sortie prend environ 2 à 3 secondesCe système permet d'évacuer la chaleur en continu hors du boîtier et de réduire son accumulation prolongée. Grâce à des tests de visualisation des flux d'air par injection de fumée, ce flux peut être observé directement, offrant ainsi une meilleure compréhension de la circulation de l'air à l'intérieur du boîtier.
Pour les équipements d'affichage extérieur, une gestion thermique efficace ne se résume pas à l'ajout de composants de refroidissement. Il s'agit d'une conception soignée. où l'air entre, comment il circule dans l'enceinte et où l'air chaud est évacué.
Explorez les produits et solutions d'affichage extérieur de CNLC pour en savoir plus sur notre ingénierie et notre conception de fiabilité pour les écrans extérieurs.
