Pour les applications extérieures exposées à des températures élevées, un fort rayonnement solaire et une longue durée de fonctionnement, CNLC a mené un test de validation de résistance aux hautes températures et au fort rayonnement solaire sur son écran LED extérieur double face P4. L'évaluation a combiné la conception de la gestion thermique, la conception structurelle résistante aux intempéries, la configuration électrique et les tests de fiabilité environnementale.
Sous une température ambiante de 55 °C, un rayonnement solaire de 1100 W/m² et après 4 heures de fonctionnement continu, CNLC a surveillé simultanément les températures en plusieurs points, notamment la surface de l'écran LED, l'intérieur du boîtier, l'alimentation, la carte de réception et la surface vitrée. Au cours du test, la température maximale mesurée à la surface de la LED a atteint 89 °C, fournissant ainsi des données d'ingénierie pratiques pour l'analyse de la réponse thermique, le choix des matériaux, la configuration électrique et l'évaluation des projets d'éclairage LED extérieur en environnements à haute température.
| Élément de test | État mesuré |
|---|---|
| Produit | Écran LED extérieur double face P4 |
| Température ambiante | 55℃ |
| Irradiance solaire | 1100 W/m² |
| Fonctionnement continu | 4 heures |
| Points de contrôle de la température | 16 |
| Température maximale de surface des LED | 89℃ |
1. Quels sont les défis auxquels sont confrontés les écrans LED double face d'extérieur dans des environnements à haute température et à fort rayonnement solaire ?
Lorsque les écrans LED extérieurs fonctionnent dans des régions à températures élevées, leur charge thermique est affectée non seulement par la température ambiante, mais aussi par le rayonnement solaire et la chaleur générée par le système d'affichage lui-même.
Pour un écran LED extérieur double face, les deux faces sont exposées aux intempéries, tandis que les modules LED, les alimentations, les cartes de réception et les autres composants électriques sont intégrés à l'intérieur du boîtier. Ceci engendre des exigences supplémentaires en matière de gestion thermique globale, de conception structurelle et de fonctionnement continu.
Le rayonnement solaire contient des rayons UV, du rayonnement visible et des infrarouges. Une partie de cette énergie peut être absorbée par la surface de l'écran et les matériaux de sa structure, puis convertie en chaleur.
Lorsque l'ensoleillement augmente, la température de surface de l'écran peut devenir nettement supérieure à la température ambiante. Par conséquent, la température ambiante seule ne suffit pas à évaluer les performances thermiques d'un écran LED extérieur.
À une température ambiante de 55℃, la différence de température entre l'équipement et l'environnement extérieur diminue, réduisant ainsi la capacité du système à transférer la chaleur interne vers l'environnement.
La chaleur générée par les modules LED, les alimentations, les pilotes et autres composants peut encore augmenter la température de la surface d'affichage et des zones internes du boîtier.
Une structure d'affichage double face nécessite une gestion thermique des deux surfaces d'affichage, tout en tenant compte de la répartition de la température à l'intérieur du boîtier.
La gestion thermique doit donc prendre en compte la structure globale, l'organisation du flux d'air, les matériaux et la configuration électrique plutôt que de se concentrer uniquement sur les composants générateurs de chaleur individuels.
Les panneaux publicitaires extérieurs doivent souvent fonctionner pendant de longues périodes. L'exposition continue à des températures élevées et au rayonnement solaire peut engendrer des contraintes thermiques sur les matériaux de structure, les revêtements, les modules LED et les systèmes électriques.
C’est pourquoi des tests de simulation environnementale représentatifs sont importants lors du développement de produits et de la sélection de projets afin d’obtenir des données mesurables sur la température et le fonctionnement.

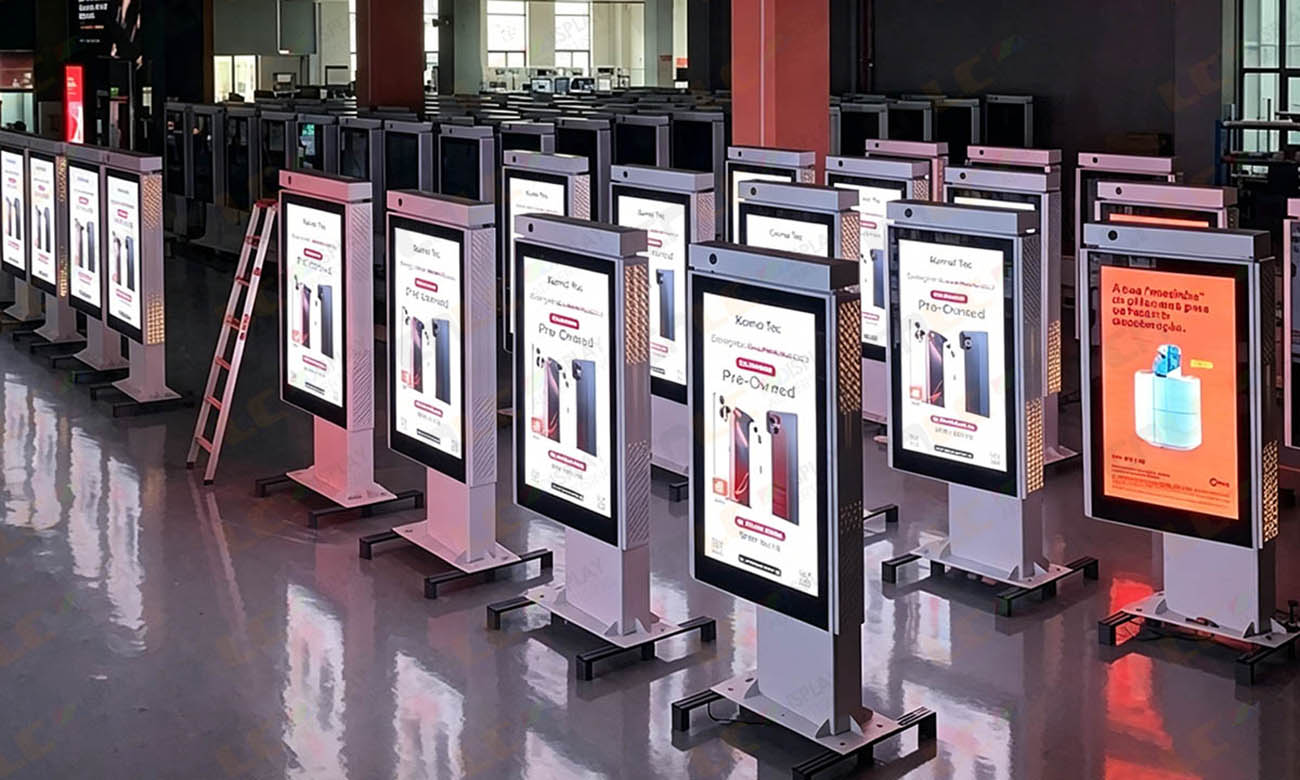

2. Solution de fiabilité LED double face extérieure CNLC P4
CNLC évalue l'écran LED extérieur double face P4 à travers une approche intégrée couvrant la structure du produit, la sélection des matériaux, la configuration électrique, la gestion thermique et la validation environnementale.
Le processus d'ingénierie global est le suivant :
Conception du produit → Sélection des matériaux → Gestion thermique → Tests de simulation environnementale → Surveillance multipoint de la température → Analyse des données → Optimisation de la conception
La structure globale du produit et la conception de sa gestion thermique interne sont optimisées pour gérer la répartition de la chaleur au sein de l'écran double face. Des données de température multipoints permettent d'évaluer les charges thermiques dans différentes zones.
Pour les applications extérieures de longue durée, la structure du boîtier, le traitement de surface et les matériaux associés sont conçus pour résister aux températures élevées, au rayonnement solaire et aux conditions extérieures changeantes.
Les principaux composants électriques, tels que l'alimentation et la carte de réception, sont surveillés en termes de température, tandis que les conditions de fonctionnement continu sont évaluées dans l'environnement de test à haute température spécifié.
Un test de simulation environnementale de rayonnement solaire et de haute température est utilisé pour reproduire des conditions contrôlées de haute température et de rayonnement solaire élevé, fournissant des données d'ingénierie mesurables pour la conception de produits et l'évaluation de projets.
3. Test de simulation environnementale du rayonnement solaire

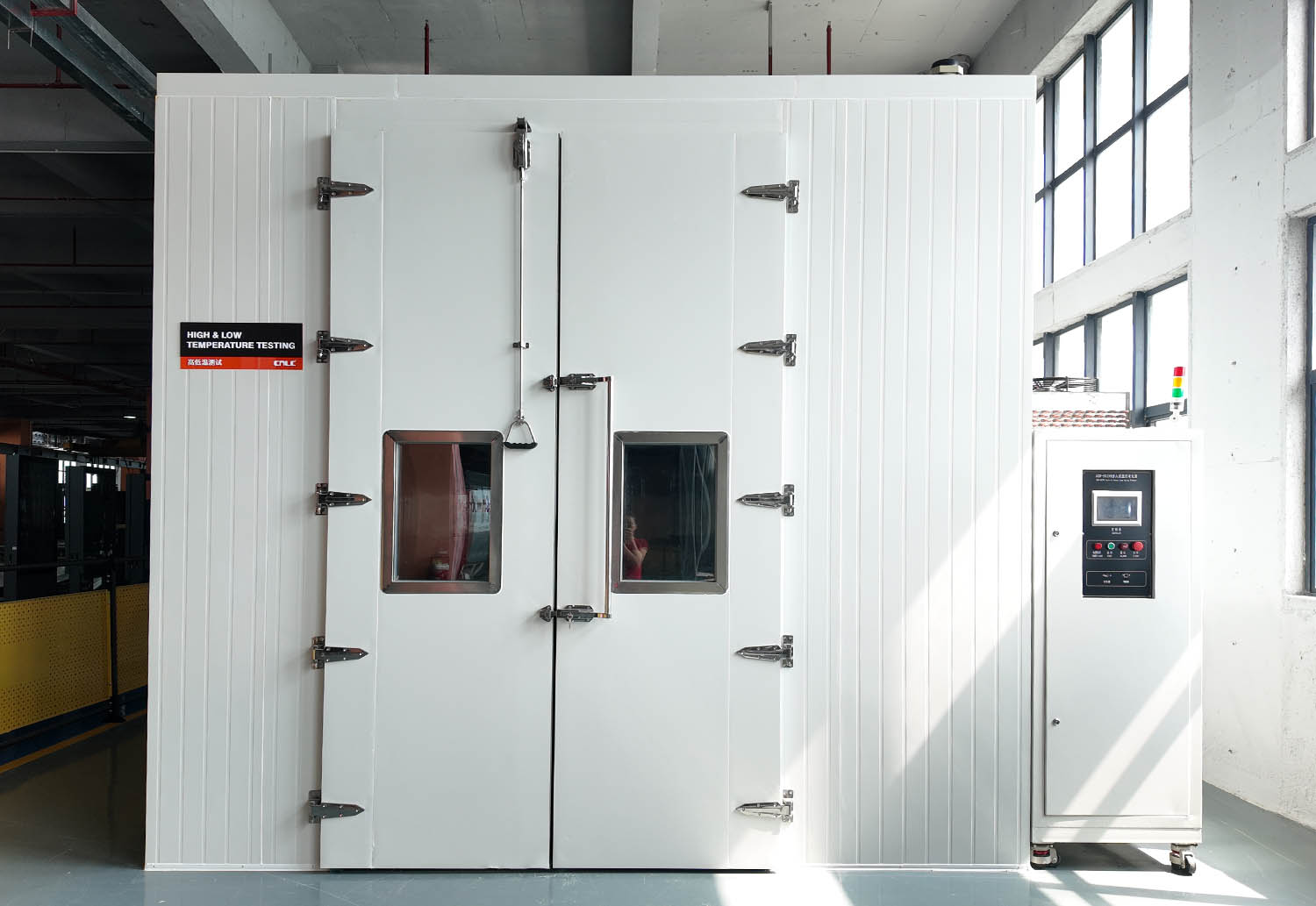

CNLC a utilisé une chambre d'essai environnementale à haute température et à rayonnement solaire pour évaluer l'écran LED extérieur double face P4 dans des conditions environnementales simulées.
Les conditions de test ont été conçues pour des applications extérieures soumises à des températures élevées et à un fort rayonnement solaire. L'évaluation a porté sur l'état de la structure, le fonctionnement de l'écran, la distribution de la température, les performances du système électrique et l'état de surface des matériaux dans l'environnement de test spécifié.
| Élément de test | Paramètre |
|---|---|
| Modèle de produit | Écran LED extérieur double face P4 |
| Dimensions de l'échantillon | 2505 × 1222 × 232 mm |
| Température ambiante | 55℃ |
| Irradiance solaire | 1100 W/m² |
| Durée du test | Exposition continue de 4 heures |
| Spectre | Rayonnement solaire à spectre complet : UV + visible + IR |
| Rayonnement UV | 77 W/m² |
| Rayonnement visible | 473 W/m² |
| Rayonnement infrarouge | 550 W/m² |
| Température maximale du tableau noir | Environ 65 °C |
| Points de contrôle de la température | 16 |
| Intervalle d'échantillonnage | 10 secondes |
Au cours du test, l'échantillon a été placé au centre de la chambre environnementale tandis que les variations de température à plusieurs endroits clés ont été enregistrées simultanément.
surface d'affichage LED
Face arrière des modules LED
Intérieur du meuble
Alimentation électrique
Carte de réception
couvercle de boîte électrique
Surface en verre
Autres emplacements clés pour la structure et l'électricité
La collecte de données synchronisée multipoints permet d'observer les tendances de température dans différentes zones soumises à des températures et à un rayonnement solaire élevés, au lieu de se fier à un seul point de mesure.

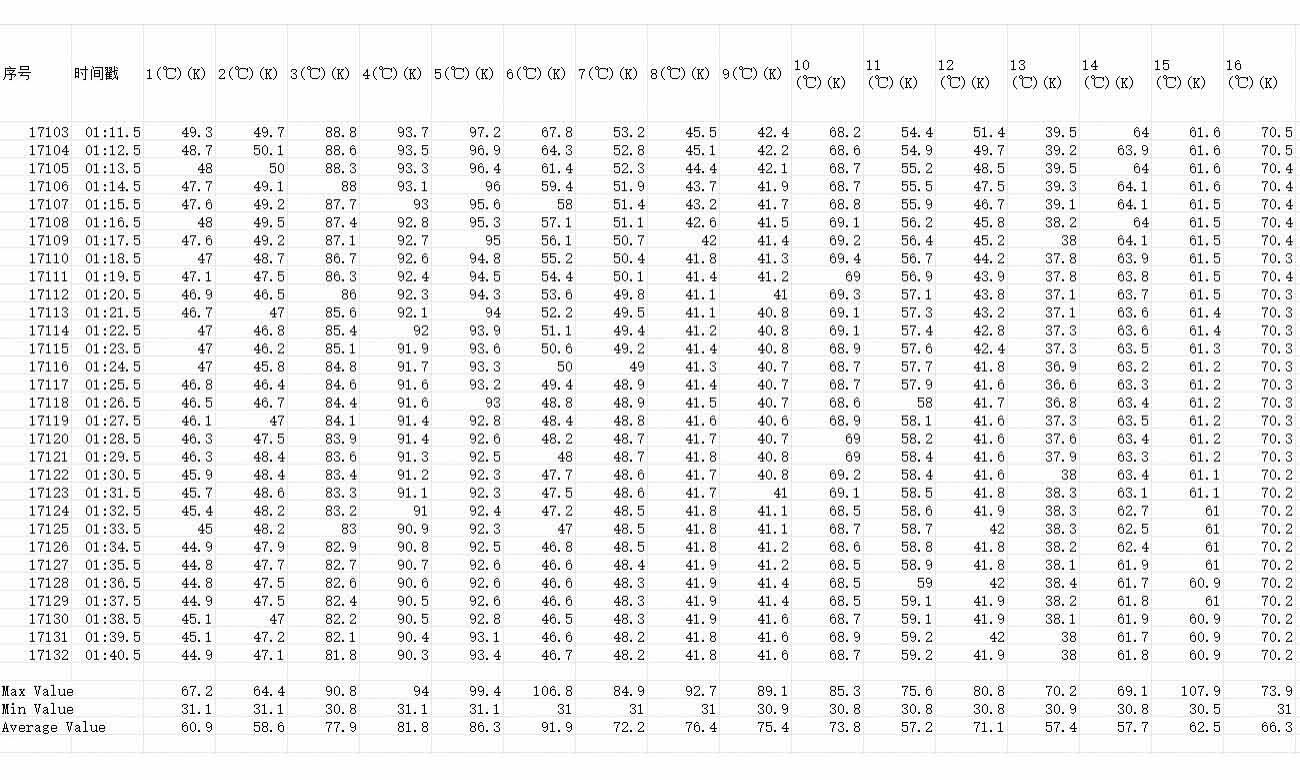

4. Données de température mesurées : Température maximale de la surface de la LED : 89 °C
Sous une température ambiante de 55℃ + un rayonnement solaire de 1100 W/m² + 4 heures de test continu, CNLC a surveillé les températures à plusieurs endroits sur le produit.
| Position de la surface de la LED | Température maximale mesurée |
|---|---|
| Zone supérieure | 89℃ |
| Zone centrale | 85℃ |
| Zone inférieure | 75℃ |
Température maximale mesurée à la surface de la LED : 89 °C
Les données de test révèlent une nette différence de répartition de la température selon la hauteur de l'écran. La surveillance simultanée des zones supérieure, médiane et inférieure permet d'analyser la distribution thermique due au rayonnement solaire et à la génération de chaleur interne.
Les températures à différents endroits à l'intérieur de l'armoire ont également été surveillées :
Zone supérieure : température moyenne d'environ 67 °C
Zone inférieure : température moyenne d'environ 64 °C
La zone d'alimentation électrique a été surveillée en continu pendant le test, avec une plage de température mesurée d'environ :
82–93℃
Ces mesures fournissent des données supplémentaires pour évaluer la charge thermique du produit dans des conditions de haute température et contribuent à la gestion thermique, à la configuration électrique et à la conception technique ultérieure.
5.Du chauffage rapide à la stabilisation : réponse thermique du produit
Outre la température maximale, l'évolution de la température au fil du temps fournit des informations importantes sur la réponse thermique du produit dans des conditions de température et de rayonnement solaire élevés.
D’après les données de test continu sur 4 heures, la réponse de la température peut être globalement divisée en plusieurs étapes :
Dès le début du test, les températures à la surface du produit et à des endroits internes clés ont rapidement augmenté, le rayonnement solaire et la chaleur générée par le système d'affichage constituant la principale charge thermique.
À mesure que la température des produits augmentait, la dissipation de chaleur devenait plus importante et le taux d'augmentation de la température diminuait progressivement.
Au cours de la phase finale du test, les variations de température aux principaux points de contrôle sont devenues plus progressives, indiquant que la réponse thermique du produit approchait une tendance relativement stable.
La courbe de température complète permet aux ingénieurs d'évaluer la réponse thermique du produit lors d'une exposition continue à des températures élevées et au rayonnement solaire, au lieu de se concentrer uniquement sur la température enregistrée à la fin du test.
6. Conception technique pour les applications extérieures à haute température
Les données de test permettent non seulement d'évaluer les conditions de fonctionnement du produit dans l'environnement de test spécifié, mais peuvent également étayer la conception structurelle, matérielle et électrique.
Les caractéristiques de charge thermique de la structure d'affichage double face sont prises en compte dans la conception globale de la gestion structurelle et thermique afin de contrôler la distribution de la chaleur à l'intérieur du système.
Les 16 points de contrôle de température fournissent des données de température provenant de différentes zones, permettant ainsi l'évaluation de la gestion thermique et l'optimisation structurelle.

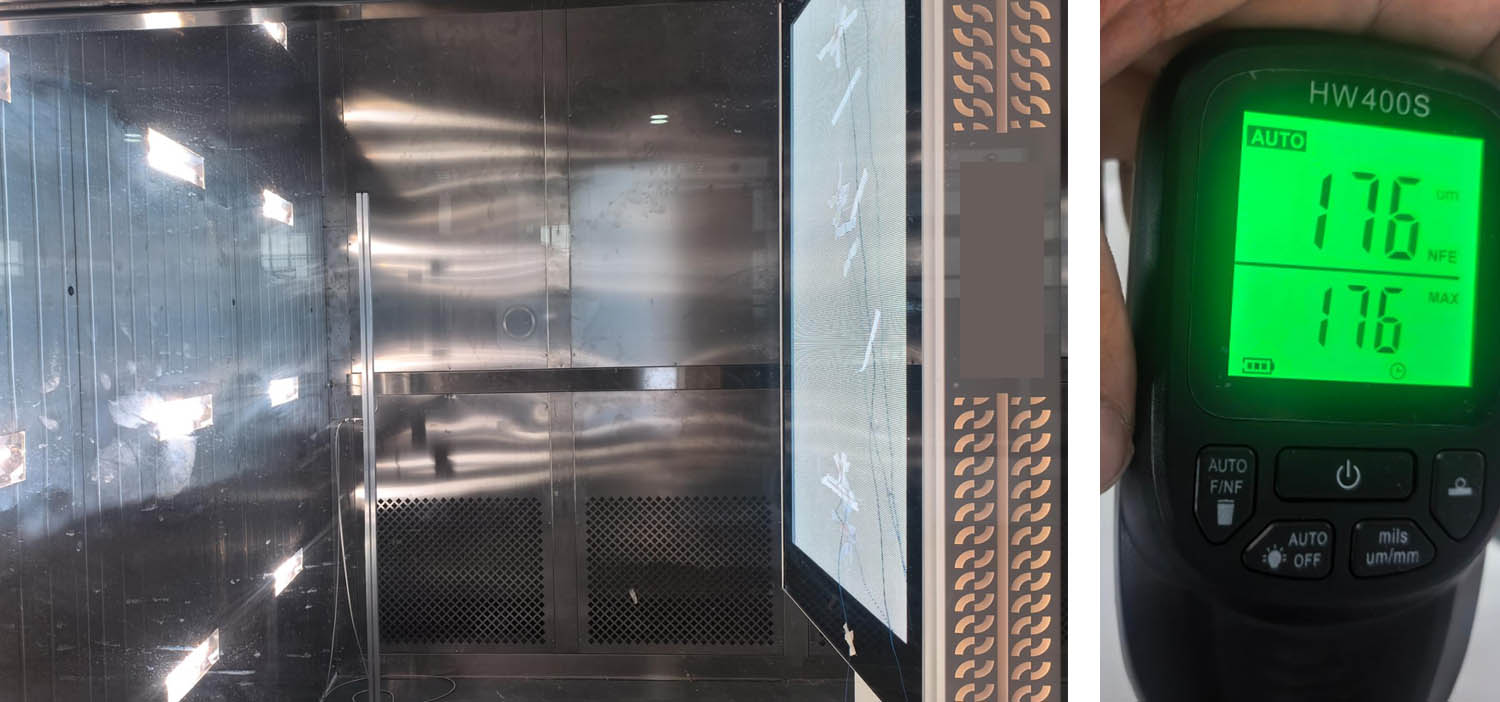

Ce produit utilise une structure en alliage d'aluminium conçue pour répondre aux exigences de résistance structurelle et de poids des équipements d'extérieur, tout en fournissant une base structurelle pour la gestion thermique globale.
La surface du produit utilise un revêtement en poudre résistant aux intempéries d'une épaisseur d'environ 176 μm.
Après un test continu de 4 heures sous un rayonnement solaire à spectre complet de 1100 W/m² + une température ambiante de 55℃, aucune décoloration, jaunissement, cloquage, fissuration ou décollement évident n'a été observé sur la surface de l'échantillon testé.
Les principaux points électriques, notamment l'alimentation et la carte de réception, ont été surveillés simultanément en termes de température et évalués conjointement avec leur état de fonctionnement continu.
La combinaison des données de température et de l'état de fonctionnement offre une vision plus complète des performances du système électrique dans des conditions de haute température.
7. Vérification du fonctionnement continu pendant 4 heures à haute température et à fort rayonnement solaire
Tout au long du test, l'écran LED extérieur double face P4 a fonctionné en continu pendant 4 heures à une température ambiante de 55℃ et à un rayonnement solaire de 1100 W/m².
Après le test et le refroidissement subséquent, le produit a été inspecté quant à son apparence, son état structurel, ses performances d'affichage et l'état de son système électrique.
Pendant et après le test :
Aucune fumée ni odeur anormale n'a été observée.
Aucun relâchement structurel évident n'a été observé.
Aucune fissure sur l'armoire n'a été observée.
Aucune anomalie structurelle évidente susceptible d'affecter la conclusion du test n'a été observée.
Aucun signe évident de décoloration, de jaunissement, de cloquage, de craquelure ou de décollement du revêtement de surface n'a été observé.
Durant ce test de 4 heures :
Le système d'affichage est resté opérationnel.
Aucun scintillement évident n'a été observé.
Aucun écran noir ne s'est produit
Aucun jaunissement évident ni autre anomalie d'affichage n'ont été observés.
Durant le test, l'alimentation électrique, les pilotes, le câblage et les systèmes électriques associés sont restés opérationnels, sans qu'aucune anomalie de fonctionnement électrique évidente n'ait affecté la conclusion du test.
Lors du test à haute température, les modules LED ont présenté une légère déformation thermique et des variations d'espacement. Ces déformations ont disparu après refroidissement du produit.
D'après le rapport d'essai, cette condition a été considérée comme une réponse thermique acceptable et n'a pas affecté la conclusion du test.
Cette observation démontre également la valeur technique des tests de simulation environnementale : les matériaux et les modules peuvent réagir aux variations de température, ce qui rend important d’observer le comportement structurel et des modules pendant le chauffage, l’exposition prolongée à des températures élevées et le refroidissement.
8. Pourquoi les données des tests de simulation environnementale sont-elles importantes pour les projets d'éclairage LED extérieur ?
Les performances à haute température d'un écran LED extérieur ne peuvent pas être correctement évaluées par le seul biais de tests de mise sous tension à température normale.
En conditions extérieures réelles, le produit peut être exposé à une combinaison de :
Température ambiante + Rayonnement solaire + Génération de chaleur interne + Fonctionnement prolongé
Les essais de simulation environnementale fournissent donc des données d'ingénierie dans des conditions contrôlées, permettant de mieux représenter les défis thermiques des applications extérieures ciblées.
Les courbes de température et les données de surveillance multipoints permettent d'identifier les différences de charge thermique entre différentes zones, fournissant ainsi des informations pour la conception de la gestion structurelle et thermique.
Les essais réalisés dans des conditions de température élevée et de rayonnement solaire peuvent aider à évaluer les changements survenus dans les revêtements et les matériaux connexes dans les conditions spécifiées.
La température, l'ensoleillement et les conditions d'installation varient selon le lieu. Les données d'essai constituent une référence importante pour l'évaluation des projets et la configuration des produits.
Les données validées des tests environnementaux peuvent contribuer à une optimisation plus poussée de la conception des produits et à un meilleur contrôle de la qualité de la production, fournissant ainsi des références d'ingénierie plus claires pour les projets de grande envergure.
9. Applications pour les projets extérieurs à haute température et à fort rayonnement solaire
Grâce à sa conception structurelle et aux données des tests de simulation environnementale, l'écran LED extérieur double face CNLC P4 peut être utilisé dans une gamme d'applications extérieures nécessitant un fonctionnement prolongé, notamment :
Publicité numérique extérieure le long des routes, des grands axes urbains et des rues commerçantes.
Panneaux d'affichage numérique extérieurs et affichages d'information sur les autoroutes, les aires de service et les infrastructures de transport.
Applications de publicité numérique dans les aéroports, les gares ferroviaires, les gares routières et autres lieux à fort trafic.
Affichage extérieur et panneaux d'information aux arrêts de bus, stations de BRT et réseaux de transports publics.
10. Des essais à la livraison du projet : le soutien technique de CNLC
Les essais environnementaux constituent une partie de la validation de la fiabilité des produits. Pour les projets B2B concrets, CNLC peut fournir une configuration produit et un soutien technique supplémentaires en fonction des exigences spécifiques de chaque projet.
11. Fournir des données d'ingénierie vérifiables pour les projets d'éclairage extérieur à DEL dans les régions à températures élevées
La fiabilité des écrans LED extérieurs ne peut être définie par un seul test. Elle résulte d'un processus englobant la conception du produit, le choix des matériaux, la fabrication et la validation environnementale.
Conception technique
↓
Sélection des matériaux
↓
Gestion thermique
↓
Tests environnementaux
↓
Surveillance de la température
↓
Analyse des données
↓
Optimisation de la conception
Dans les conditions de test d'une température ambiante de 55℃ + d'un rayonnement solaire de 1100 W/m² + 4 heures de fonctionnement continu, l'écran LED extérieur double face P4 a réussi le test de simulation environnementale à haute température et à rayonnement solaire élevé spécifié.
Au cours du test, la température maximale mesurée à la surface de la LED a atteint 89 °C. Le système d’affichage est resté opérationnel et, après le test, aucune anomalie notable n’a été observée au niveau des composants structurels clés, du système électrique ou du revêtement de surface, ce qui a affecté les conclusions du test.
Ces résultats mesurés fournissent des références d'ingénierie pour la conception de produits, l'évaluation de la gestion thermique et la sélection de projets pour les applications LED extérieures dans les régions à température élevée et à fort rayonnement solaire.
