Solution intégrée de protection et de gestion thermique pour les écrans extérieurs CNLC

1. Aperçu

Dans le domaine des technologies d'affichage extérieur,protectionetgestion thermiqueLa stabilité et la durée de vie d'un produit sont deux facteurs clés. Les conditions extrêmes telles que les températures élevées, un fort ensoleillement, l'humidité, la poussière et les fortes pluies peuvent toutes affecter sa fiabilité opérationnelle.

CNLC adopte unphilosophie de conception intégrée « protection + refroidissement »L'étanchéité structurelle, la protection optique et la validation des performances thermiques sont assurées par simulation. Ceci garantit un fonctionnement stable même en cas de forte luminosité, de longues heures d'utilisation et dans des conditions climatiques variées.

Cette solution présente une analyse systématique de la technologie d'affichage extérieur de CNLC, axée sur quatre aspects clés :

• Conception étanche à l'eau et à la poussière conforme à la norme IP

• Performances optiques et protectrices du verre trempé

• Résultats de la simulation thermique et de la distribution de température

• Boîtier à structure en aluminium et système de gestion thermique de précision

2. Principes de conception étanches à l'eau et à la poussière (IP)

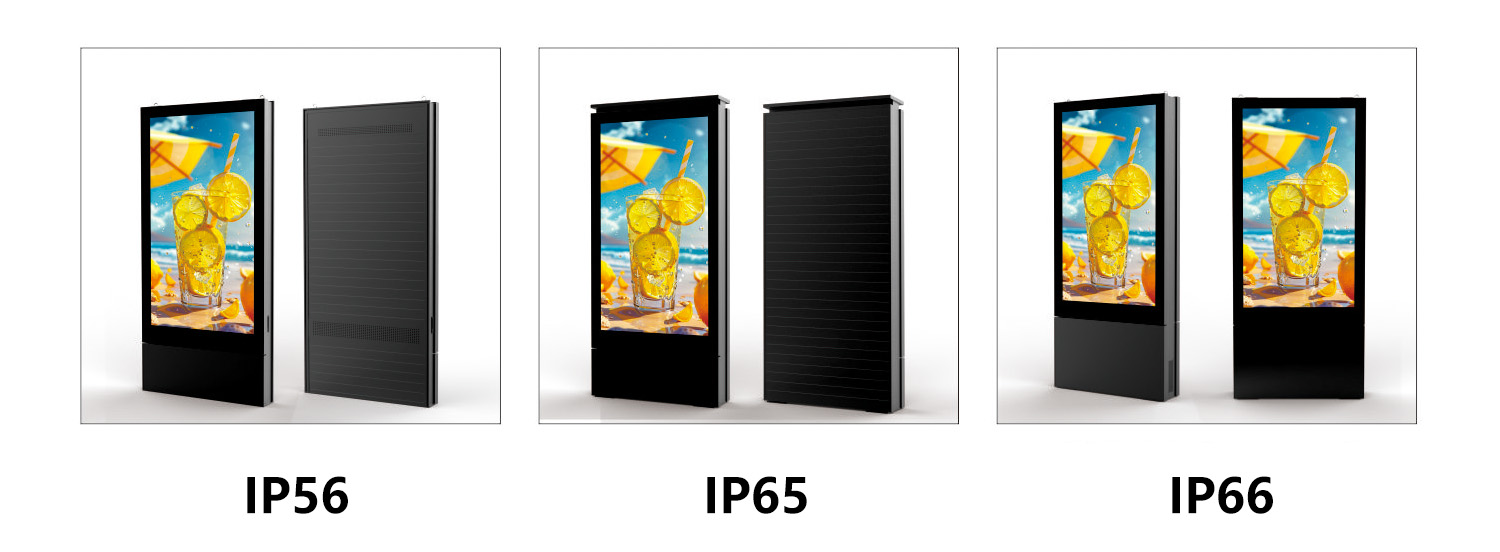

Les présentoirs extérieurs de CNLC atteignent IP56, IP65 et IP66 Des indices de protection grâce à des structures d'étanchéité de précision, des joints en silicone, des raccords étanches et des connecteurs résistants à la corrosion.

Définition des indices de protection IP :

• Lepremier chiffre (0–6)indique une capacité de protection contre la poussière

• Ledeuxième chiffre (0–9)indique une capacité de protection contre l'eau

Explication technique :
L'indice de protection IP évalueprotection contre la poussière et l'eau, et non le type de système de refroidissement utilisé.
Même dans les configurations avec entrées ou sorties d'air, CNLC utilisecanaux d'aération étanches, filtres à poussière et conception de drainagepour empêcher la poussière et l'humidité d'atteindre les composants critiques.
Par conséquent, l'inclusion d'orifices de ventilation estne pas compromettre l'indice de protection IP56/IP65Niveau de protection IP66, assurant une gestion thermique fiable et une intégrité structurelle.

3. Protection et performances optiques du verre trempé

Les présentoirs extérieurs de CNLC utilisentVerre feuilleté trempé de 6 mm ou 8 mm, alliant résistance mécanique et performances optiques avancées.

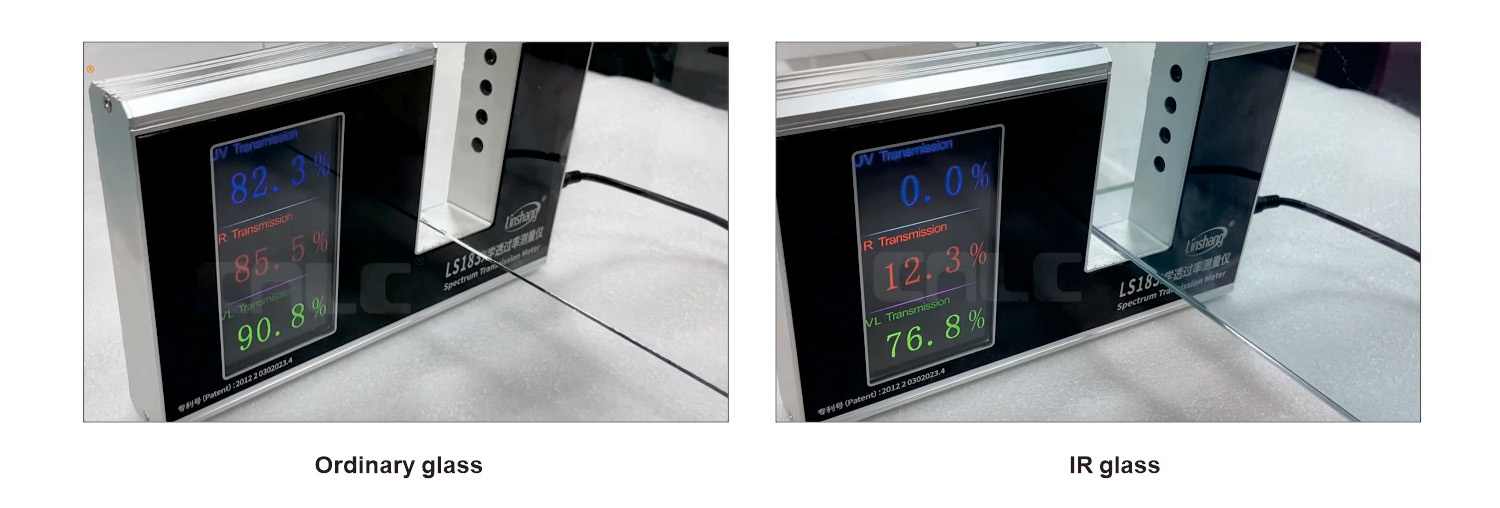

Disponible en ordinaireetFiltre IR (blocage des infrarouges)Dans ces configurations, ces options de verre utilisent des revêtements multicouches pour obtenirsélectivité spectrale, en équilibrant la transmission de la lumière visible et le rejet de la chaleur solaire.

Notes techniques :

• Revêtement antireflet (AR)réduit l'éblouissement et les interférences dues aux réflexions environnementales.

• couches intermédiaires PVB/SGPgarantir une clarté optique élevée et une stabilité aux UV, évitant le jaunissement lors d'une exposition prolongée en extérieur.

• Filtrage sélectif spectralLe verre infrarouge minimise le gain de chaleur solaire, ce qui le rend idéal pour les régions à températures élevées ou exposées au soleil.

4. Analyse et résultats de la simulation thermique

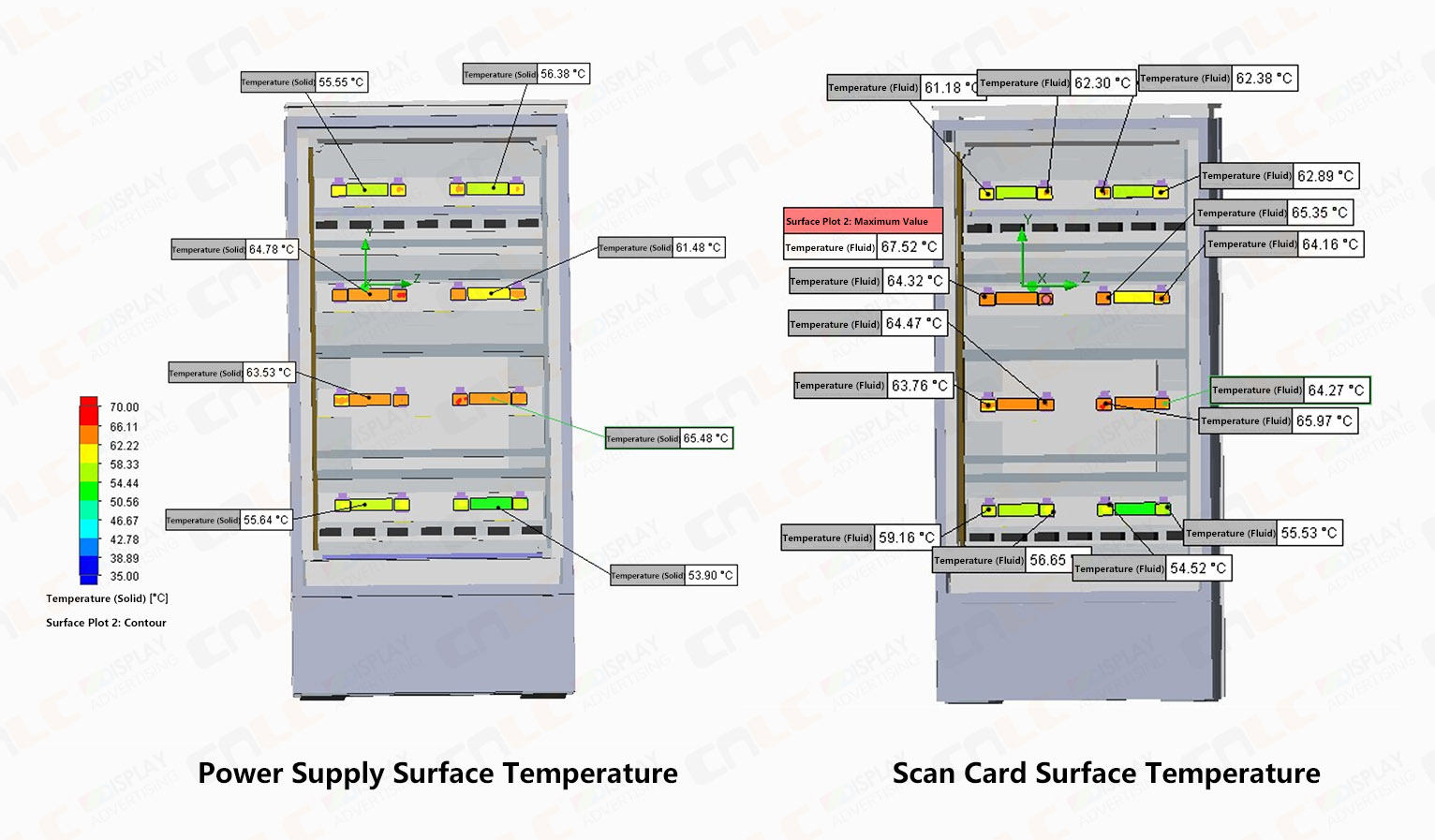

Pour vérifier la stabilité thermique des écrans CNLC extérieurs soumis à des conditions de puissance et de température élevées, une étude détaillée a été menée.simulation thermiquea été menée.

Principaux résultats :

• Plage de températures de surface :39,40 °C – 71,29 °C

• Composants internes :typiquement 60 à 70 °C, avec une température maximale du fluide de67,52 °C

• Répartition de la chaleur :uniforme sur l'ensemble des modules LED, sans points chauds locaux détectés

Ces résultats confirment que la structure du cabinet de CNLC maintientéquilibre thermique uniformeen conditions de pleine charge, empêchant efficacement les contraintes thermiques et la surchauffe.

5. Structure en aluminium et système de gestion du refroidissement de précision

Conception d'armoires en aluminium :

• Construit à l'aide dealliage d'aluminium 6063-T5(conductivité thermique ≈ 205 W/m·K)

• Léger mais robuste pour un transport et une installation faciles

• Assure une conduction thermique efficace, maintenant une température de surface uniforme

Caractéristiques du système de refroidissement de précision CNLC :

• Prise d'air inférieure + filtre à poussière :bloque les particules en suspension dans l'air (s'applique aux modèles à refroidissement par air IP56)

• Flux d'air ascendant + ventilateurs d'extraction supérieurs :expulse continuellement la chaleur interne

• Conduits de ventilation orientés vers l'avant :extraire la chaleur accumulée à l'avant de la surface d'affichage

• Système intelligent de contrôle de la température :Il surveille les conditions internes et ajuste la vitesse du ventilateur ou du climatiseur pour un refroidissement optimal, une réduction du bruit et une durée de vie prolongée des composants.

• Assistance climatisation :Les modèles de climatiseurs IP66 utilisent une circulation d'air par le bas pour les environnements à haute température ou à forte luminosité pendant de longues périodes.

Performances de gestion thermique :

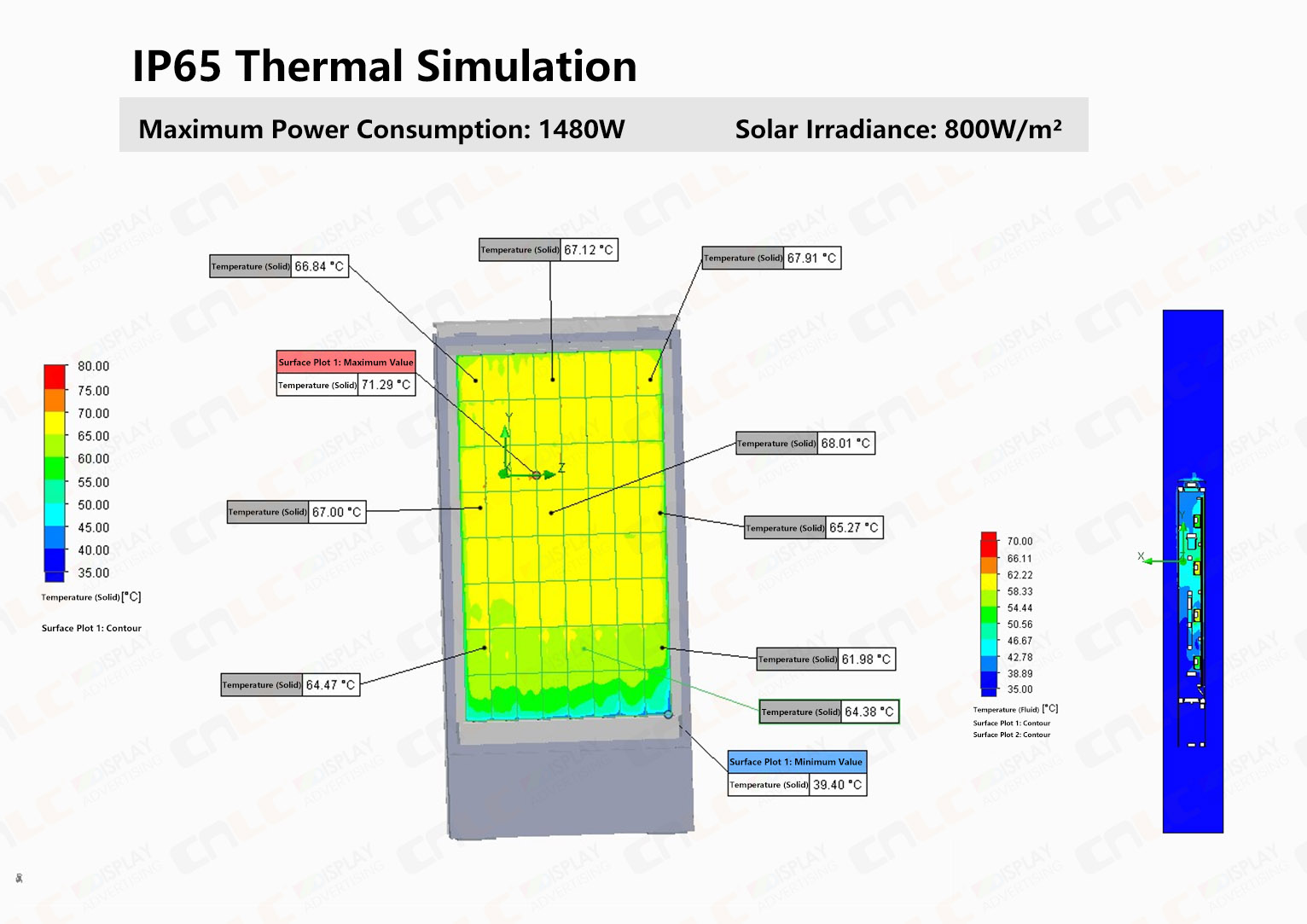

Même sousCharge électrique de 1480 Wet800 W/m² d'irradiance solaire, le système maintientrépartition de température interne stable et uniforme, avec des températures de surface comprises entre39–71 °C.
Cela démontre la capacité de CNLC à réaliserRefroidissement efficace sans compromettre la protection IP56/IP66, assurant ainsi la stabilité opérationnelle à long terme de tous les composants internes.

6. Scénarios d'application et personnalisation

Les systèmes d'affichage extérieur de CNLC peuvent être personnalisés selon de multiples dimensions :

• Indice de protection IP (IP56)/ IP65/ IP66)

• Type de refroidissement (refroidissement par air / climatisation)

• Taille et niveau de luminosité de l'écran

• Type de verre (standard / à filtre IR)

• Structure du boîtier et méthode de montage

Les environnements concernés sont les suivants :
🌞 Climats désertiques à haute température
🌧️ Régions côtières humides
🏙️ Panneaux d'affichage urbains à fonctionnement continu haute luminosité
🏭 Zones industrielles avec poussières ou gaz corrosifs

7. Expérience et collaboration mondiales

Avec une vaste expérience de projet dansEurope, Asie et Amérique du NordLes écrans extérieurs CNLC ont été largement déployés danspôles de transport, zones commerciales, stations-service et infrastructures de villes intelligentes.

Grâce à une intégrationconception de la protection structurelle et de la gestion thermiqueCNLC livrehaute fiabilité, haute luminosité et longue durée de vieSolutions d'affichage professionnelles pour une clientèle internationale.
