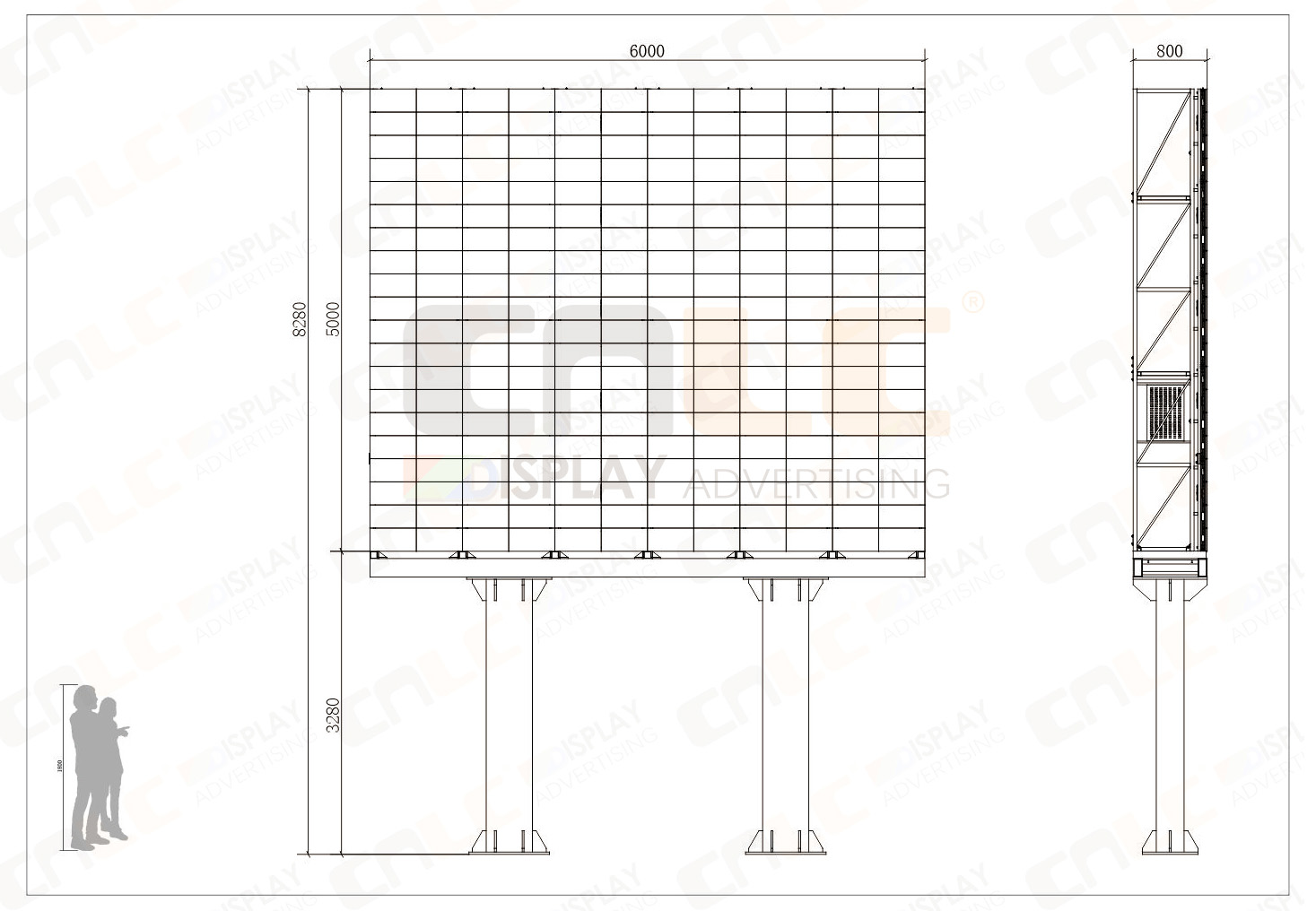

Solution d'affichage LED modulaire 6×5m

Présentation de la solution

Le panneau d'affichage modulaire LED CNLC 6×5m est conçu pour la publicité extérieure à grande échelle. Il combine un affichage haute luminosité, un montage flexible, une maintenance aisée et une conception écoénergétique. L'écran présente une structure modulaire pour expédition fractionnéeCe panneau d'affichage LED offre une visibilité claire et stable, permettant un transport plus flexible et une installation sur site efficace. Que ce soit pour les autoroutes, les zones commerciales ou les grands sites événementiels, il assure un affichage optimal.

Points clés :

• Expédition modulaire : Chaque module est indépendant, ce qui permet une livraison partielle afin de réduire les coûts logistiques et de faciliter un assemblage rapide sur site.

• Assemblage flexible : L'écran standard de 6×5 m peut être divisé ou combiné en différentes tailles selon les besoins du client.

• Écran haute luminosité résistant aux intempéries : Une luminosité de ≥5500 nits assure un contenu clair même en plein soleil.

• Entretien avant et arrière : Les modules peuvent être retirés aussi bien par l'avant que par l'arrière, ce qui facilite la maintenance et réduit les temps d'arrêt.

• Haute protection et durabilité : Indice de protection IP67 à l'avant et IP65 à l'arrière, combiné à un châssis principal en acier et à une structure renforcée, assure une stabilité à long terme.

• Conception économe en énergie : La conception à tension de 4,6 V / 5 V réduit la consommation d'énergie globale tout en maintenant des performances élevées.

💡 Scénarios applicables : Autoroutes, places commerciales, publicité extérieure urbaine, expositions et autres lieux nécessitant des écrans extérieurs de grande taille et à haute luminosité.

2. Spécifications clés du produit

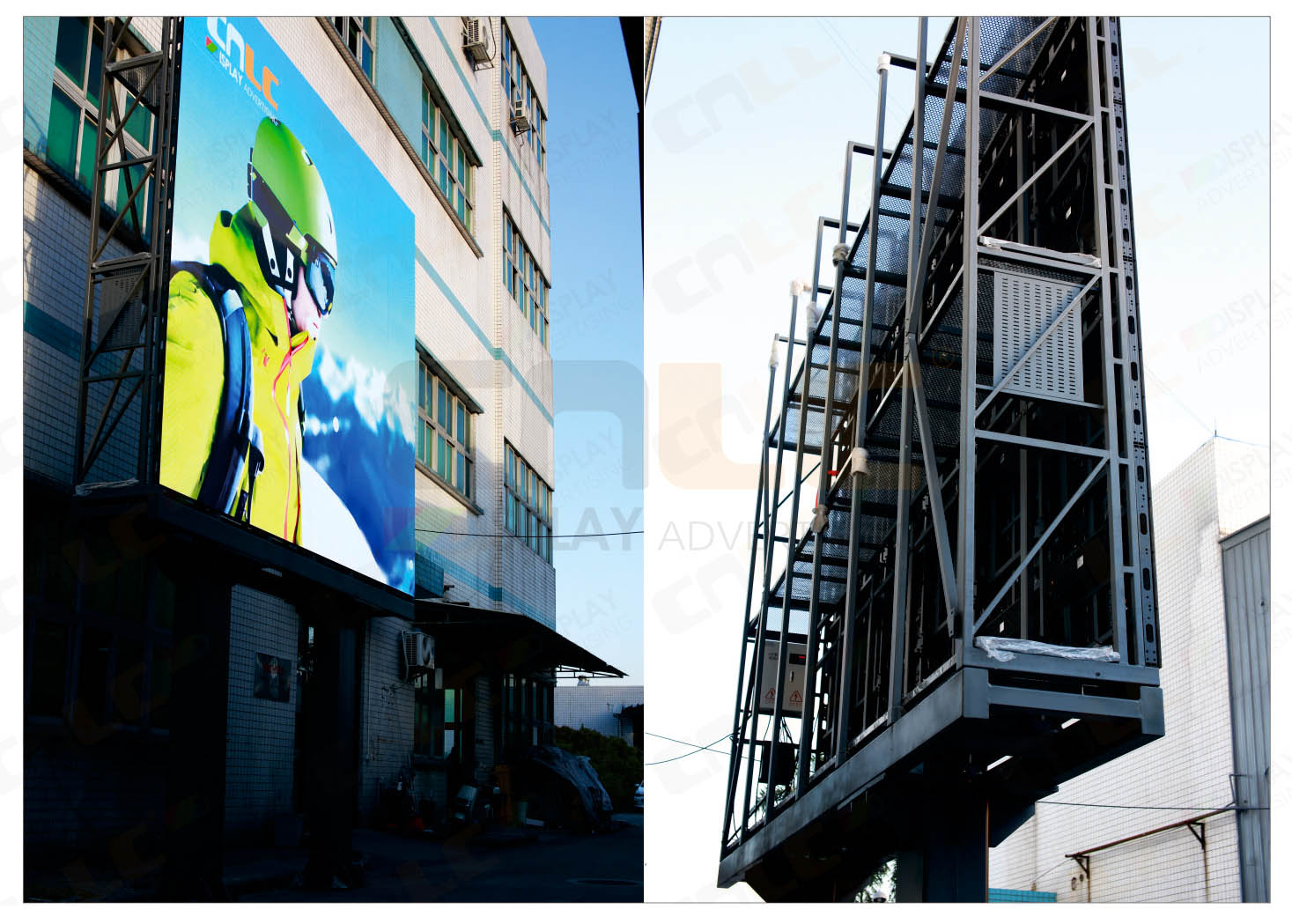

3. Système structurel arrière

Pour garantir un fonctionnement extérieur stable 24h/24 et 7j/7, le panneau d'affichage utilise un système de structure arrière professionnel pour extérieur.

Composants de la structure arrière :

• Structure principale en acier (squelette)

• Squelette tubulaire carré renforcé

• marchepied arrière pour l'entretien

• Colonnes de soutien

• Boulons haute résistance M20

• Fixation d'ancrage en béton

Avantages structurels :

• Le marchepied arrière assure un accès sécurisé pour l'entretien.

• Le squelette renforcé augmente la rigidité globale et réduit la déformation.

• Fixation solide adaptée à un déploiement extérieur à long terme

• Durée de vie de la structure ≥ 10 ans

4. Processus d'installation

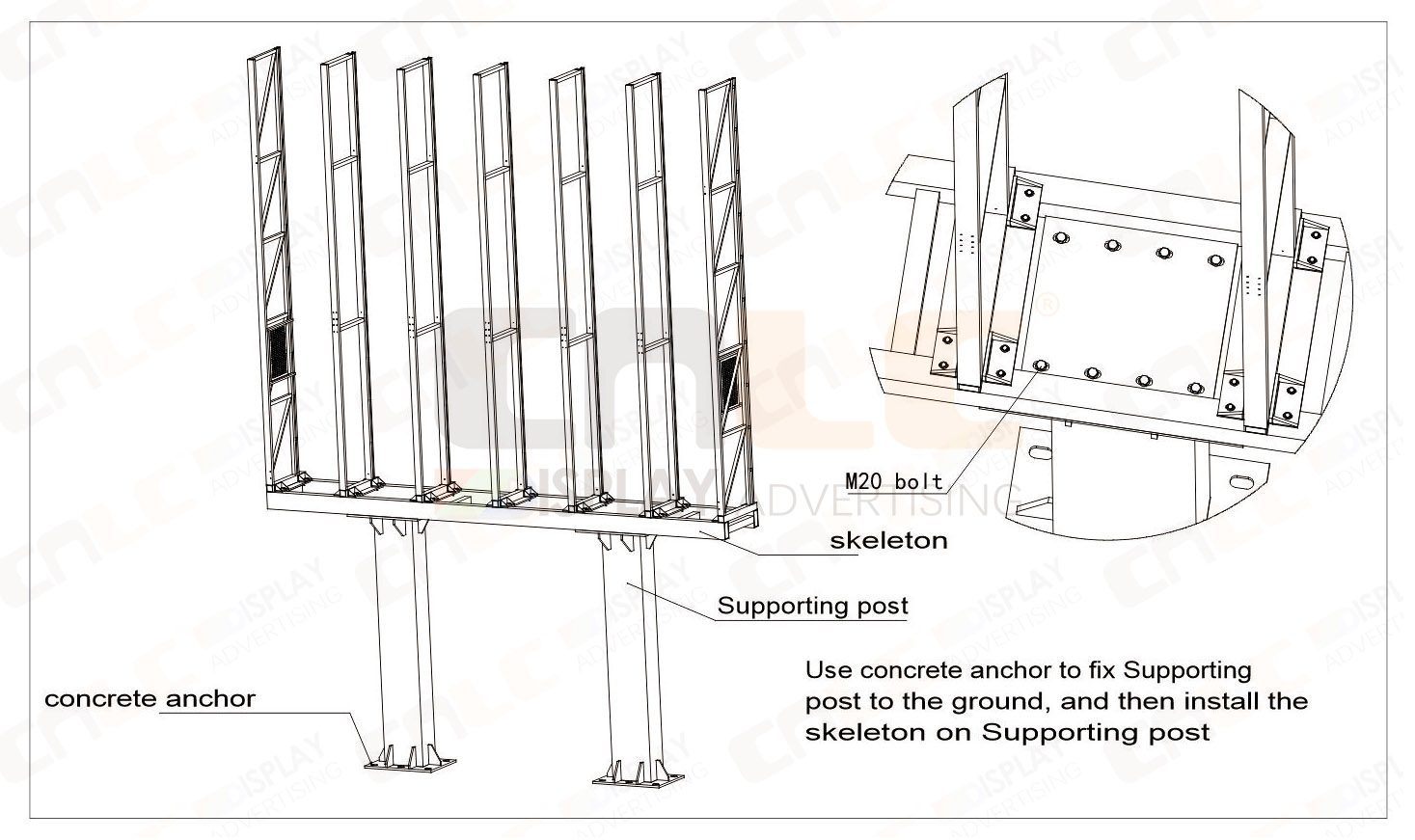

Fondations et ancrages
Couler les fondations en béton et les encastrer Ancrages en béton.

Installation de la colonne de support
Fixez les colonnes aux fondations et calibrez l'alignement vertical.

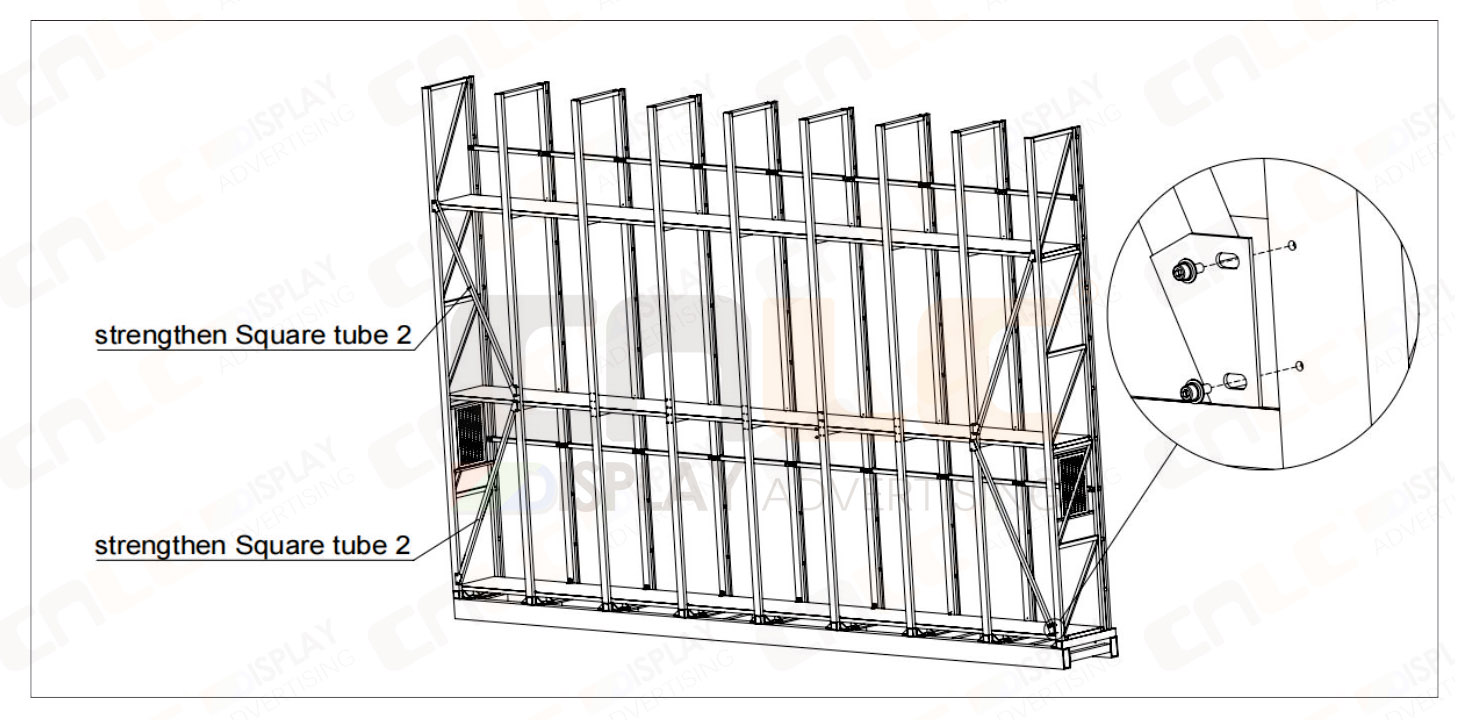

Installation de la structure de support arrière en acier

• Installer la structure en acier

• Renforcer avec Tubes carrés renforcés améliorer la résistance structurelle et la résistance au vent

• Maintenance des installations Marchepied

• Sécurisez tous les points critiques avec Boulons haute résistance M20

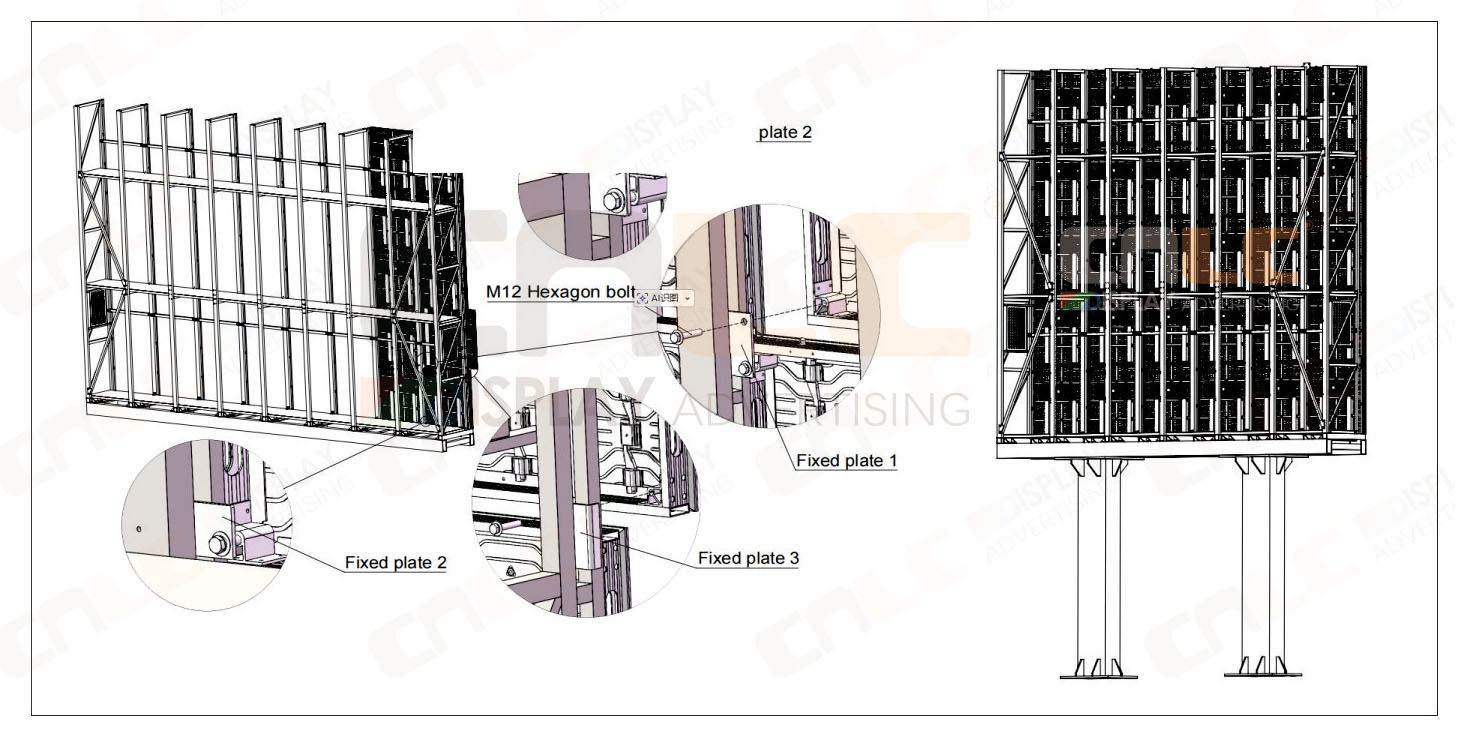

Assemblage d'écran modulaire
Installez les modules LED de manière séquentielle pour former la surface d'écran complète.

Câblage et mise en service du système
Connexion de l'alimentation et du signal → étalonnage des couleurs → test complet du fonctionnement en plein écran.

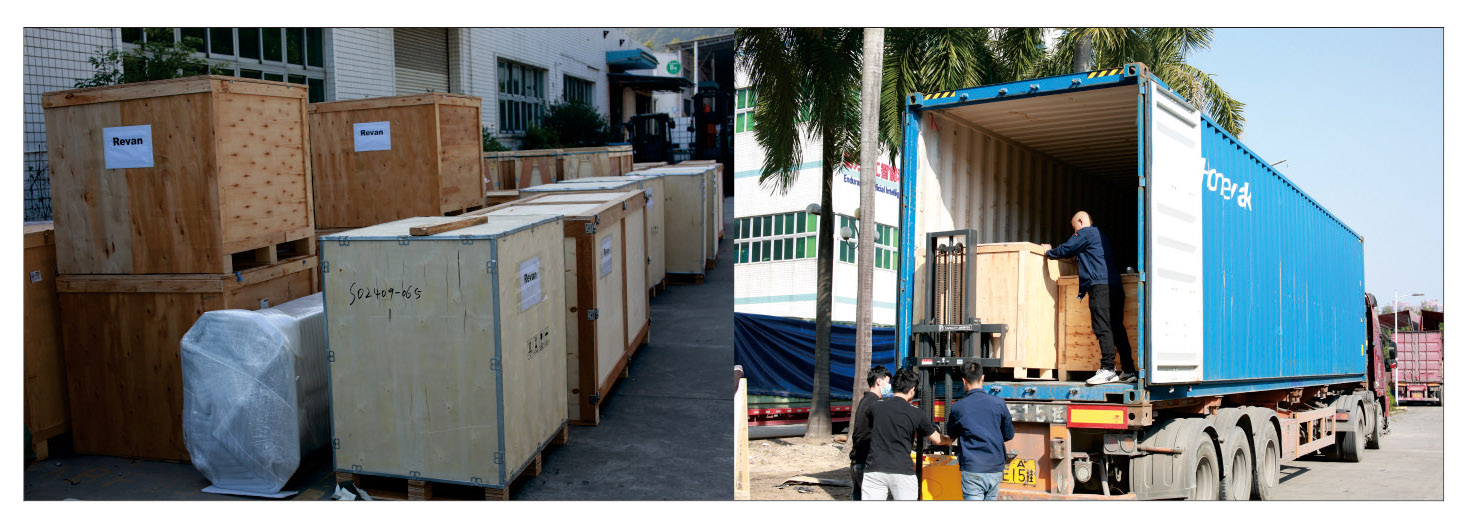

5. Expédition modulaire et livraison mondiale

Pour faciliter l'expédition internationale, le déploiement de projets et les installations à grande échelle, la solution prend en charge :

• Expédition entièrement démontable (Armoires + Structure en acier)

• Les caissons, la structure et les colonnes de support sont emballés séparément afin de réduire le volume et le coût du transport.

• Assemblage rapide sur site composants numérotés suivants

• Conforme aux normes des équipes d'installation dans différentes régions (UE / États-Unis / Australie)

• Idéal pour les projets transfrontaliers, les appels d'offres gouvernementaux et les campagnes publicitaires à grande échelle menées par les agences.

6. Résumé de la valeur client

En choisissant cette solution d'affichage LED, vous bénéficierez de :

✔ Réduction des coûts de transport
L'expédition modulaire réduit les coûts logistiques

✔ Installation plus rapide
Efficacité d'assemblage sur site accrue

✔ Coûts d'entretien réduits
Service avant et arrière plus accès au marchepied

✔ Valeur publicitaire plus élevée
5500 nits + contraste élevé = écran utilisable par tous les temps

✔ Performances extérieures stables et fiables
IP67/IP65 + structure en acier + système d'économie d'énergie

7. Contactez-nous

Vous êtes intéressé par des schémas structurels 3D, des spécifications techniques au format PDF, des guides d'installation ou des devis de projets ?
Contactez le Équipe CNLC — nous vous fournirons une solution complète sous 24 heures.
